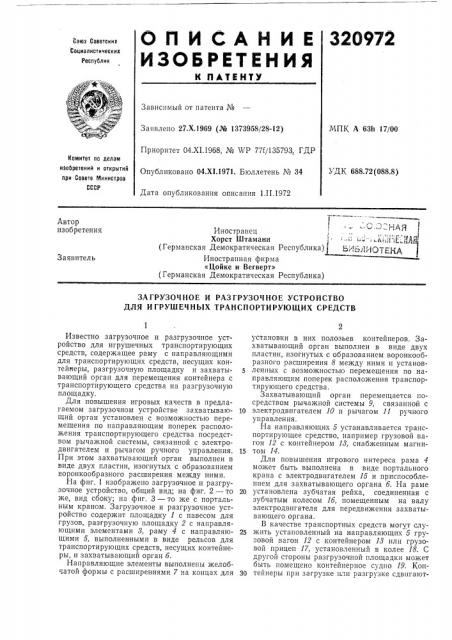

ОПИСАНИЕ 32Î972

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента Хв

Заявлено 27,Х.1969 (№ 1373958/28-12)

Приоритет 04.XI.1968, ¹ WP 77f/135793, ГДР

Опубликовано 04.Х|.1971. Бюллетень № 34

Дата опубликования описания 1,П.1972

МПК А 63h 17/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 688.72 (088.8) 1

Иностранец

Хорст Штаманн (Германская Демократическая Республика) 1

Иностранная фирма

«Цойке и Вегверт» (Германская Демократическая Республика) 1. м - .; /,1,-::;; (: „(pj

Ь -A JQTEgA

Автор изобретения

Заявитель

ЗАГРУЗОЧНОЕ И РАЗГРУЗОЧНОЕ УСТРОЙСТВО

ДЛЯ И ГРУШЕЧНЪ|Х ТРАНСПОРТИРУЮЩИХ СРЕДСТВ

Известно загрузочное и разгрузочное устройство для игрушечных транспортирующих средств, содержащее раму с направляющими для транспортирующих средств, несущих контейнеры, разгрузочную площадку и захватывающий орган для перемещения контейнера с транспортирующего средства на разгрузочную площадку.

Для повышения игровых качеств в предлагаемом загрузочном устройстве захватывающий орган установлен с возможностью перемещения по направляющим поперек расположения транспортирующего средства посредством рычажной системы, связанной с электродвигателем и рычагом ручного управления.

При этом захватывающий орган выполнен в виде двух пластин, изогнутых с образованием воронкообразного расширения между ними.

На фиг. 1 изображено загрузочное и разгрузочное устройство, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же с портальным краном. Загрузочное и разгрузочное устройство содержит площадку 1 с навесом для грузов, разгрузочную площадку 2 с направляющими элементами 8, раму 4 с направляющими 5, выполненными в виде рельсов для транспортирующих средств, несущих контейнеры, и захватывающий орган б.

Направляющие элементы выполнены желобчатой формы с расширениями 7 на концах для установки в них полозьев контейнеров. Захватывающий орган выполнен в виде двух пластин, изогнутых с образованием воронкообразного расширения 8 между ними и установленных с возможностью перемещения по направляющим поперек расположения транспортирующего средства.

Захватывающий орган перемещается посредством рычажной системы 9, связанной с

1о электродвигателем 10 и рычагом 11 ручного управления.

На направляющих 5 устанавливается транспортирующее средство, например грузовой вагон 12 с контейнером 18, снабженным магни15 том 14, Для повышения игрового интереса рама 4 может быть выполнена в виде портального крана с электродвигателем 15 и приспособлением для захватывающего органа б. На раме

20 установлена зубчатая рейка, соединенная с зубчатым колесом 1б, помещенным на валу электродвигателя для передвижения захватывающего органа.

В качестве транспортных средств могут слу25 жить установленный на направляющих 5 грузовой вагон 12 с контейнером 18 или грузовой прицеп 17, установленный в колее 18, С другой стороны разгрузочной площадки может быть помещено контейнерное судно 19. Кон30 тейнеры при загрузке пли разгрузке сдвигают320972 ся поперек расположения транспортирующих средств.

Предмет изобретения

1. Загрузочное и разгрузочное устройство для игрушечных транспортирующих средств, содержащее раму с направляющими для транспортирующих средств, несущих контейнеры, разгрузочную площадку и захватывающий орган для перемещения контейнера с транспортирующего средства на разгрузочную площадку, отличающееся тем, что, с целью повышения игровых качеств, захватывающий орган установлен с возможностью перемещения по направляющим поперек расположения транспортирующего средства посредством рычажной системы, связанной с электродвигателем и рычагом ручного управления.

2. Устройство по п. 1, отличающееся тем, что захватывающий орган выполнен в виде

10 двух пластин, изогнутых с возможностью образования воронкообразного расширения между ними.

320972
