Патент ссср 320990
Иллюстрации
Реферат

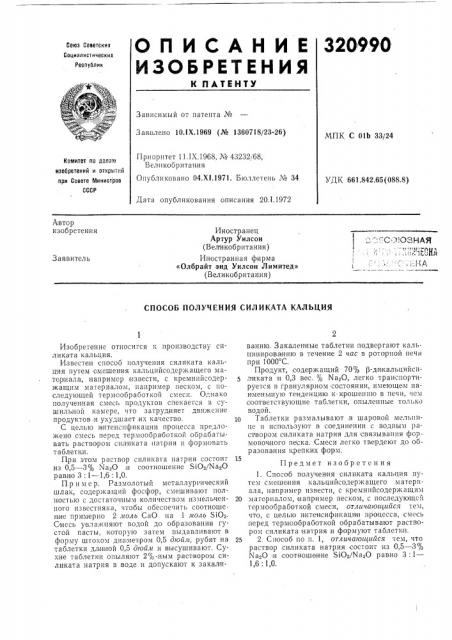

О П И С А Н И Е 320990
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К ПАТЕНТУ
Зависимый от патента №
Зая,влено 10.IX.1969 (№ 1360718/23-26) МПК С 01Ь 33/24
Приоритет 11.IX,1968, № 43232i68, Великобритания
Опубликовано 04.Х1.1971. Бюллетень № 34
Комитет по делам изобретений и открмтий при Совете 1Линист ров
СССР
УДК 661.842.65(088.8) Дата опубликования описания 20.1.1972
Автор изобретения
Иностранец
Артур Уилсон (Великобритания) Иностранная фирма
«Олбрайт энд Уилсон Лимитед» (Великобритания) Заявитель
СПОСОБ ПОЛУЧЕНИЯ СИЛИКАТА КАЛЬЦИЯ
Изобретение относится к производству cztликата кальция.
Известен способ получения силиката кальция путем смешения кальцийсодер>кащего матср иала, например отзвести, с кремнпйсодержащим материалом, например песком, с последующей термообработкой смеси. Однако полученная смесь продуктов спекается в сушильной камере, что затрудняет движение продуктов и ухудшает их качество.
С целью иоттенсификации процесса предложено смесь перед термоооработкой обрабатывать раствором силиката натрия и формовать таблетки.
При этом раствор силиката натрия состоит из 0,5 — 3% Ха20,и соотношение SIO /Na20 равно 3: 1 — 1,6: 1,0.
П,р и м е р. Размолотый металлургический шлак, содер>кащий фосфор, смешивают полностью с достаточным количеством измельченного известняка, чтобы обеспечить соотношение примерно 2 лоль СаО на 1 моль SiO;.
Смесь увлажпяют водой до образования густой пасты, которую затем выдавливают в форму штоком диаметром 0,5 дюй тг, рубят на таблетки дловной 0,5 дтой,тг и высушивают. Сухие таблетки опыляют 2%-.ным раствором силиката натрия в воде и допускают к закал иванию. Закаленные таблетки подвергают кальцинирова нию в течение 2 час в роторгпой печи при 1000 С.
Продукт, содержащий 70% Р-дикальцийси5 ликата и 0,3 вес. % ХагО, легко транспортируется в гранулярном состоянии, имеющем наименьшую тенденцию к.крошению в печи, чем соответствующие таблетки, опылетьпые только водой.
10 Таблетки размалывают,в шаровой мельzz»це и используют в соединении с водным раствором оиликата натрия для связывания формовочного пе ска, Смеси легко твердеют до образования крепких форм.
Предмет изобретения
1. Спо об получения силпката кальция путем смешения кальцийсодержащего материала, например извести, с кремнийсодержащим
20 материалом, например песком, с последующей тормообработкой смеси, отличающийся тем, что, с целью интенсификации процесса, смесь перед термообработкой обрабатывают раствором силиката натрия и формуют таблетки.
25 2. Способ по п. 1, отличающийся тем, что раствор силиката натрия состоит нз 0,5 — 3 %
Na O и соотношение ЯОз/Na20 равно 3: 1—
1,6: 1,0.
