® 32106

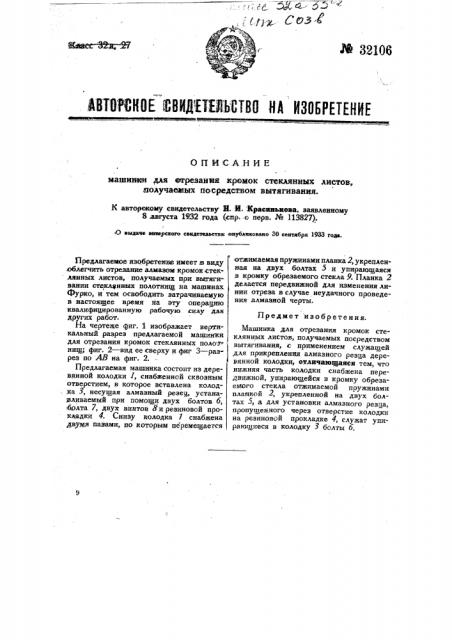

АВТОУСНОЕ йВИЛБЦЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ машинки для етрезанкя зсромок стеклянных листов, аолучаежых посредством вытягивания.

К авторскому свидетельству Я И. Краеинькева, заявленному

8 августа 19З2 года (сир. о перв. № 113827).

О выдаче виввоекого евндетеаветвж онубанновано ЗО сентября 1933 года.

Предмет изобретения.

Предлагаемое изобретенж имеет в виду облегчить отрезание алмазом кромок стеклянных листов, получаемых при вьгягивании стеклянных полотнищ на машинах

Фурко, и тем освободить затрачиваемую в настоящее время на ату операцию квалифицированную рабочую силу для других работ.

На чертеже фиг. 1 изображает вертикальный разрез предлагаемой машинчси для отрезания кромок стеклянных полот нищ; фиг. 2 — вид ее сверху и фиг 3 — разрез по АВ на фиг. 2.

Предлагаемая машинка состоит из деревянной колодки 1, снабженной сквозным отверстием, в которое вставлена колодка 3, несущая алмазный резец, устанавливаемый при помощи двух болтов 6, балта. 7, двух винтов Ви резиновой прокладки 4. Снизу колодка 1 снабжена двумя пазами, по которым перемещается отжимаемая пружинами планка 2, укрепленная на двух болтах 5 и упирающаяся в кромку обрезаемого стекла 9. Планка 2 делается передвижной для изменения линии отреза в случае неудачного проведения алмазной черты.

Машинка,для отрезания кромок стеклянных листов, получаемых посредством вытягивания, с применением служащей для прикрепления алмазного резца деревянной колодки, етличающаяся тем, что нижняя часть колодки снабжена передвижной, упирающейся в кромку обрезаемого стекла отжимаемой пружинами планкой 2, укрепленной на двух болтах 5, а для установки алмазного резца, пропущенного через отверстие колодки на резиновой прокладке 4, служат упирающгеся в колодку 3 болты 6.

К аищорсиому свидетвльетву Н. И. Ирасинькеза 3h 32166 стиг. I

МЪ

Щ с с

1

I !

1 1 !

1

1 ! !

i !

1 j, 8 аамйф ! J r

I !

1

< !

1 !

I ! ф !

<г .«.

« 1

<1 !!

l lI

I II

4 !

II <

ll I) К авторскому свидетельству Н. й,. Ирасиньнова Яя 32186

Эксперт A. М Сомовов гр r"

Тип. Искрами.

Редактор П, А. Петров
