Класс-Жт, 33; 24 М1, Д ф л . ° 32

p > 1

БЯКЫ 03ЦНБЮЮ Й 03МЮБЕ

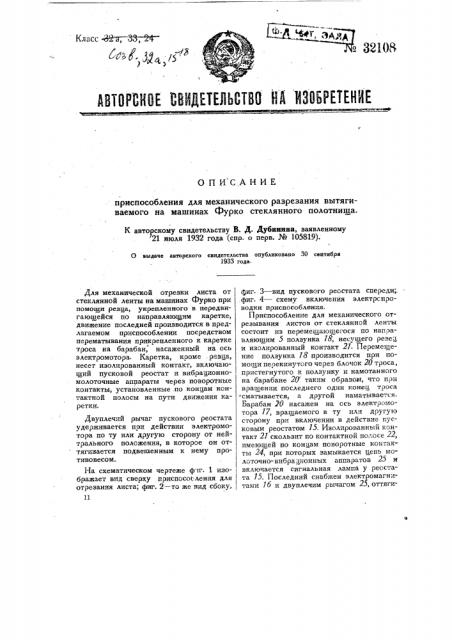

ОПИСАНИЕ приспособления для механического разрезания вытягиваемого на машинах Фурко стеклянного полотнища.

К авторскому свидетельству В. Д. Дубинина, заявленному

21 июля 1932 года (спр. о перв. № 105819}.

О выдаче авторского свидетельства опубликовано ЗО сентября

1933 года.

Для механической отрезки листа от стеклянной ленты на машинах Фурко при помощи резца, укрепленного в передвигающейся по направляющим каретке, движение последней производится в предлагаемом приспособлении посредством перематывания прикрепленного к каретке троса на барабан, насаженный на ось электромотора. Каретка, кроме . резца, несет изолированный контакт, включающий пусковой реостат и вибрационномолоточные аппараты через поворотные контакты, установленные.по концам контактной полосы на пути движения каретки.

Двуплечий рычаг пускового реостата удерживается пои действии электромотора по ту или другую сторону от нейтрального положения, в которое он оттягивается подвешенным к нему противовесом.

На схематическом чертеже g--.ã. 1 изобоажает вид сверху приспособления для отрезания листа; фиг. 2 — то же вид сбоку, 11

@иг. 3 — вид пускового реостата спереди;. . фиг. 4 в схему включения электрспроводки приспособления.

Приспособление для механического отрезывания листов от стеклянной ленты состоит из перемещающегося по направляющим 5 ползунка 18, несущего резец и изолированный контакт 21. Пеоемещение ползунка 18 производится при помощи перекинутого через блочок 20 троса, пристегнутого к ползунку и намотанного на барабане 20 таким образом, что при вращении последнего один конец троса

" сматывается, а другой наматывается, Барабан 20 насажен на ось электромотора 17, вращаемого в ту или другую сторону при включении в действие пусковым реостатом 15. Изолированный контакт 21 скользит по контактной полосе 22, имеющей по концам поворотные контакты 24, при которых замыкается цепь молоточно- вибрационных аппаратов 25 и включается сигнальная лампа у реоста! та 15. Последний снабжен электромагнитами 16 и двуплечим рычагом 25, оттягиваемым в нейтральное положение противовесами 23, подвешенными к нему на тросах.

Действие предлагаемого приспособления происходит следующим образом.

Рычаг 25 пускового реостата 15 отводится в ту или другую сторону, где он удерживается электромагнитом 16, вследствие чего включается электромотор 17, Ползунок 18 с резцом перемещается по направляющим 5 поперек стеклянной ленты, изолированный контакт 21, выходя за край контактной полосы 22, прервет замкнутую цепь, вследствие чего прекратится ток в электромагните 16 реостата, и его рычаг 25 примет под действием противовесов 23 исходное нейтральное положение. Перед разрывом цепи контакт 21 захватит поворотный контакт 24, который замкнет цепь молоточно-вибрационных аппаратов 25 и включит сигнальную лампу реостата 15, указывающую, в какую сторону не следует поворачивать рычаг 25 . При обратном ходе ползуна 18 контакт 21 поднимет контакт 24, но цепь не замкнется, так как с обоатной стороны контакт 24 снабжен изоляцией, При включении вибрационных аппаратов 25, установленных с противоположной стороны стеклянной ленты, от удаоов молоточков образуется в ленте сквозная щель и лист будет отделен от ленты. Скорость движения ползуна 18 должна соответствовать скорости ручной отрезки.

Предмет изобретения.

1. Приспособление для механического разрезания вытягиваемого на машинах

Фурко стеклянного полотниша посредствам резца, укрепленного в скользящей по направляющим стержням коробке, отличающееся применением мотора 17" (ср/гг. 1 и 2) с насаженными на оси его . барабаном 20 для перематывания троса,, перекинутого через натяжной блочок 20 и пристегнутого к ползунку 18, несущему ! резец и изолированный контакт 21 (<риг, 4), служащий для автоматического замыкания и размыкания цепи, включающей эле, ктромагнитный реостат 15 и вибрационномолоточные аппараты 25 через установленные по концам контактной полосы 22, поворотные контакты 24, находящиеся на пути движения контакта 21.

2. В поиспособлении поп. 1 применение пускового реостата 15, снабженного электромагнитом 1б, .служащим для удерживания рычага 25, оттягиваемого в нейтральное положение подвешенными на тросах противовесами 23.

К авторскому свидетельству В. Д. Дубинина № 32168 фиг.!

1

/ a

;-:ксперт А. М. С жодез

Редактор П. А.. "Йюроа
