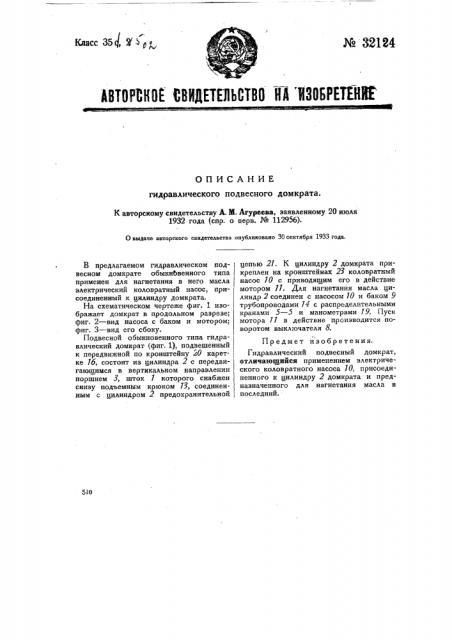

АВТОРСКОЕ СВИДЕТЕЛЬСТВО HII ИЗОБРЕТЕНИЕ

ОПИСАНИЕ гидравлического подвесного домкрата.

К авторскому свидетельству А. М. Aryyeesa, заявленному 20 июля

1932 года (спр. о перв. № 112956).

О выдаче авторского свидетельства опубликовано 30 сентября 1933 года.

510

В предлагаемом гидравлическом подвесном домкрате обыкнЬвенного типа применен для нагнетания в него масла электрический коловратный насос, присоединенный к цилиндру домкрата.

На схематическом чертеже фиг. 1 изображает домкрат в продольном разрезе; фиг. 2 — вид насоса с баком и мотором; фиг. 3 — вид его сбоку.

Подвесной обыкновенного типа гидравлический домкрат (фиг. Ц, подвешенный к передвижной по кронштейну 20 карет- ке 16, состоит из цилиндра 2 с передвигающимся в вертикальном направлении поршнем 3, шток 7 которого снабжен снизу подъемным крюком 73, соединенным с цилиндром 2 предохранительной цепью 21. К цилиндру 2 домкрата прикреплен на кронштейнах 23 коловратный насос 10 с приводящим его в действие мотором 17. Для нагнетания масла цилиндр 2 соединен с насосом 10 и баком 9 трубопроводами И с распределительными кранами 5 — 5 и манометрами 19. Пуск мотора 11 в действие производится поворотом выключателя 8.

Предмет изобретения.

Гидравлический подвесный домкрат, отличающийся применением электрического коловратного насоса 10, присоединенного к цилиндру 2 домкрата и предназначенного для нагнетания масла в последний.

К авторскому свидетельству А. М. Агуреева М 32124

Эксперт Н. Я. Александоою

Редактор В. О. Рел ер

Тип. «Искра»
