32l275

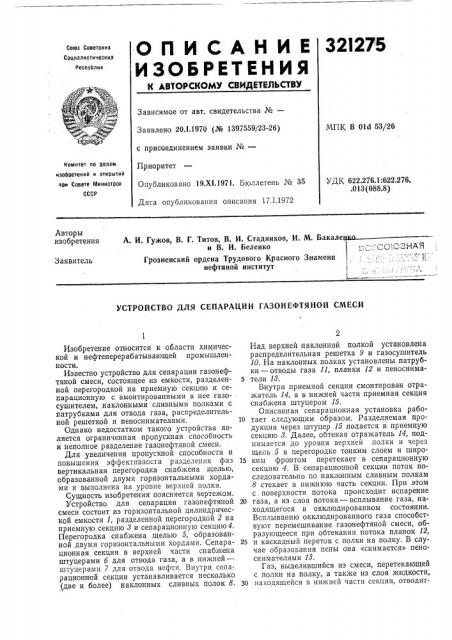

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 20.1.1970 (¹ 1397559/23-26) с присоединением заявки №вЂ”
Приоритет
Опубликовано 19.XI.1971. Бюллетень № 35
Дата опубликования описания 17.1.1972
МПК В Old 53/26
Комитет по аелам изобретений и открытий
УДК 622.276.1.622.276..013 (088.8) при Совете Министров
СССР
Авторы изобретения
A. И. Гужов, В. Г. Титов, В. И. Стадников, И. М. Бакале! и В. И. Беленко
Грозненский ордена Трудового Красного Знамени нефтяной институт
Заявитель
УСТРОЙСТВО ДЛЯ СЕПАРАЦИИ ГАЗОНЕФТЯНОЙ СМЕСИ
Изобретение относится к области химической и нефтеперерабатывающей промышленности.
Известно устройство для сепарации газонефтяной смеси, состоящее из емкости, разделенной перегородкой на приемную секцию и сепарационную с вмонтированными в нее газосушителем, наклонными сливными полками с патрубками для отвода газа, распределительной решеткой и пеноснимателями.
Однако недостатком такого устройства является ограниченная пропускная способность и неполное разделение газонефтяной смеси.
Для увеличения пропускной способности и повышения эффективности разделения фаз вертикальная перегородка снабжена щелью, образованной двумя горизонтальными хордами и выполнена на уровне верхней полки.
Сущность изобретения поясняется чертежом.
Устройство для сепарации газонефтяной смеси состоит из горизонтальной цилиндрической емкости 1, разделенной перегородкой 2 на приемную секцию 8 и сепарационную секцию4.
Перегородка снабжена щелью 5, образованной двумя горизонтальными хордами. Сепарационная секция в верхней части снабжена штуцерами б для отвода газа, а в нижней— штуцерами 7 для отвода нефти, Внутри сепарационной секции устанавливается несколько (две и более) наклонных сливных полок 8.
Над верхней наклонной полкой установлена распределительная решетка 9 и газосушитель
10. На наклонных полках установлены патрубки — отводы газа 11, планки 12 и пеноснима5 тели 18.
Внутри приемной секции смонтирован отражатель 14, а в нижней части приемная секция снабжена штуцером 15, Описанная сепарационная установка рабо10 тает следующим образом. Разделяемая продукция через штуцер 15 подается в приемную секцию 8. Далее, обтекая отражатель 14, поднимается до уровня верхней полки и через щель 5 в перегородке тонким слоем и широ15 ким фронтом перетекает в сепарациониую секцию 4. В сепарационной секции поток последовательно по наклонным сливным полкам
8 стекает в нижнюю часть секции. При этом с. поверхности потока происходит испарение
20 газа, а из слоя потока — всплывание газа, находящегося в окклюдированном состоянии.
Всплыванию окклюдированного газа способствуют перемешивание газонефтяной смеси, образующееся при обтекании потока планок 12, 25 и каскадный переток с полки на полку. В случае образования пены она «снимается» пеноснимателями 13.
Газ, выделившийся из смеси, перетекающей с полки на полку, а также из слоя жидкости, 30 находящейся в нижней части секции, отводит321275
Составитель Л. Лаврентьева
Техред А. Камышникова Корректор 3. Тарасова
Редактор Л. Герасимова
Заказ 3933/6 Изд. М 1727 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ся через патрубки 11 в верхнюю часть этой же секции. Здесь газ, проходя распределительную решетку 9 и газосушитель 10, очищается от мельчайших частиц жидкости и через штуцера б направляется в газопровод.
Отсепарированная жидкость из сепарационной секции отводится через штуцера 7.
Предмет изобретения
Устройство для сепарации газон ефтяной смеси, содержащее емкость, разделенную вертикальной перегородкой на приемную секцию и сепарационную с вмонтированными в нее газоосушителем, наклонными сливными полками с патрубками для отвода газа, распределительной решеткой и пеноснимателями, отличающееся тем, что, с целью увеличения пропускной способности и повышения эффективности разделения фаз, вертикальная перегородка снабжена щелью, образованной двумя гори10 зонтальными хордами, и выполнена на у ровне верхней полки.
