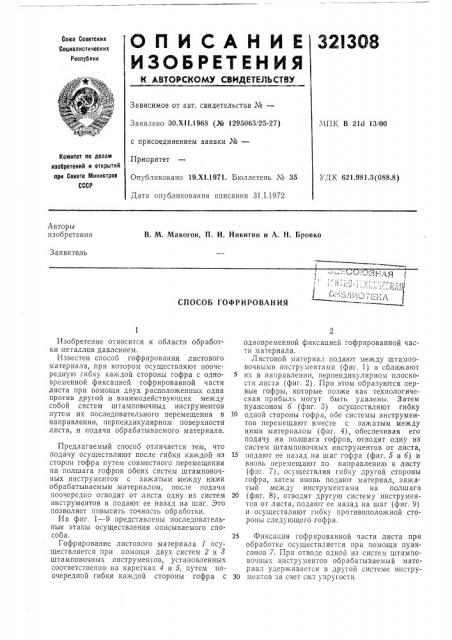

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено ЗО.XI 1.1968 (№ 1295063/25-27) с присоединением заявки №вЂ”
Приоритет
Опубликовано 19,XI.1971. Бюллетень ¹ 35
Дата опубликования описания 31.1.1972
МПК В 21d 13/00
Комитет по делам изобретений и открытий ори Совете Министров
СССР
УДК 621.981.3(088.8) Авторы изобретения
В. М. Макогон, П. И. Никитин и A. H. Бровко
Заявитель
СПОСОБ ГОФРИРОВАНИЯ
Изобретение относится к области обработки металлов давлением.
Известен способ гофрирования листового материала, при котором осуществляют поочередную гибку каждой стороны гофра с одновременной фиксацией гофрированной части листа при помощи двух расположенных одна против другой и взаимодействующих между собой систем штамповочных инструментов путем их последовательного перемещения в направлении, перпендикулярном поверхности листа, и подачи обрабатываемого материала.
Предлагаемый способ отличается тем, что подачу осуществляют после гибки каждой из сторон гофра путем совместного перемещения на полшага гофров обеих систем штамповочных инструментов с зажатым между ними обрабатываемым материалом, после подачи поочередно отводят от листа одну из систем инструментов и подают ее назад на шаг. Это позволяет повысить точность обработки.
На фиг. 1 — 9 представлены последовательные этапы осуществления описываемого способа, Гофрирование листового материала 1 осуществляется при помощи двух систем 2 и 3 штамповочных инструментов, установленных соответственно на каретках 4 и 5, путем поочередной гибки каждой стороны гофра с одновременной фиксацией гофрированной части материала.
Листовой материал подают между штамповочными инструментами (фиг. 1) и сближают
5 их в направлении, перпендикулярном плоскости листа (фиг. 2). При этом образуются первые гофры, которые позже как технологическая прибыль могут быть удалены. Затем пуансоном б (фиг. 3) осуществляют гибку
10 одной стороны гофра, обе системы инструментов перемещают вместе с зажатым между ними материалом (фиг. 4), обеспечивая его подачу на полшага гофров, отводят одну из систем штамповочных инструментов от листа, 15 подают ее назад на шаг гофра (фиг. 5 и 6) и вновь перемещают по направлению к листу (фиг. 7), осуществляя гибку другой стороны гофра, затем вновь подают материал, зажатый между инструментами на полшага
20 (фиг. 8), отводят другую систему инструментов от листа, подают ее назад на шаг (фиг. 9) и осуществляют гибку противоположной стороны следующего гофра.
25 Фиксация гофрированной части листа при обработке осуществляется при помощи пуансонов 7. При отводе одной из систем штамповочных инструментов обрабатываемый материал удерживается в другой системе инстру30 ментов за счет сил упругости.
Предложенный способ обеспечивает гофрирование листового материала толщиной 0,3—
0,5 мм с образованием гофров, имеющих отношение высоты и шага, равное 1 — 1,5.
Предмет изобретения
Способ гофрирования листового материала, при котором осуществляют поочередную гибку каждой стороны гофра с одновременной фиксацией гофрированной части листа при помощи двух расположенных одна против другой и взаимодействующих между собой систем
321308 штамповочных инструментов путем их последовательного перемещения в направлении, перпендикулярном поврехности листа, и подачи обрабатываемого материала, отличающиася тем, что, с целью повышения точности обработки, подачу осуществляют после гибки каждой из сторон гофра путем совместного перемещения на полшага гофров обеих систем штамповочных инструментов с зажатым меж10 ду ними обрабатываемым материалом, после подачи поочередно отводят от листа одну из систем инструментов и подают ее назад на шаг.
321308
