Реферат

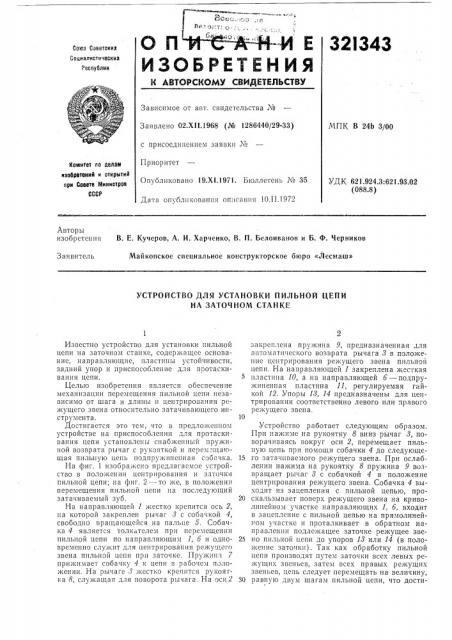

\ r. и. :. 1 .з . o Il "А-" и-:и: е

ИЗОБРЕТЕНИЯ

32I343

Союз Соеетскиа

Социалистические

Республик

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства чое

Заявлено 02.XI I.1968 (№ 1286440/29-33) с присоединением заявки №

Приоритет

Опубликовано 19.XI.1971. Бюллетень ¹ 35

Дата опубликования описания 10.II.1972

МПК В 24Ь 3/00

Комитет по делам изобретеиий к открытий ври Осеете Мииистрое

СССР

УДК 621.924.3:621.93.02 (088.8) Авторы изобретения

В. Е. Кучеров, А, И. Харченко, В. П. Белоиванов и Б. Ф, Черников

Майкопское специальное конструкторское бюро «Лесмацт»

Заявитель

УСТРОЙСТВО ДЛЯ УСТАНОВКИ ПИЛЬНОЙ ЦЕПИ

НА ЗАТОЧНОМ СТАНКЕ

Известно устройство для установки пильной цепи на заточном станке, содержащее основание, направляющие, пластины устойчивости, задний упор и приспособление для протаскивания цепи.

Целью изобретения является обеспечение механизации перемещения пильной цепи независимо от шага и длины и центрирования режущего звена относительно затачивающего инструмента.

Достигается это тем, что в предло>кенпом устройстве на приспособлении для протаскиBBHHH цепи установлены снабженный пру>кипой возврата рычаг с рукояткой и перем .ца.ощая пильную цепь подпружиненная собачка, На фиг. 1 изобра>кено предлагаемое устройство в поло>кении центрирования и заточки пильной цепи; на фиг. 2 — то >ке, в положении перемещения пильной цепи на последующий затачиваемый зуб.

На направляющей 1 жестко крепится ось 2, на которой закреплен рычаг 3 с собачкой 4, свободно вращающейся на пальце 5. Собачка 4 является толктслем прн перемещении пильной цепи по направляющим 1, б и одновременно служит для центрирования режущего звена пильной цепи при заточке. Пру>кина 7 прижимает собачку 4 к цепи в рабочем положении. На рычаге 8 жестко крепится рукоятка 8, служащая для поворота рычага. На оси 2 закреплена пру>кина 9, предназначенная для автоматического возврата рычага 8 в положение центрирования режущего звена пнльной цепи. На направляющей 1 закреплена жесткая

5 пластина 10, а на направляющей б — подпружиненная пластина 11, регулируемая гайкой 12. Упоры 18, 14 предназначены для центрирования соответственно левого или правого режущего звена.

Устройство работает следующим образом.

При нажиме на рукоятку 8 вниз рычаг 3, поворачиваясь вокруг оси 2, перемещает пильную цепь при помощи собачки 4 до следующе15 го затачпваемого режущего звена. При ослаблении нажима на рукоятку 8 пружина 9 возвращает рычаг 8 с собачкой 4 в положение центрирования режущего звена, Собачка 4 выходит из зацепления с пильной цепью, про20 скальзывает поверх режущего звена на криволинейном участке направляющих 1, б, входит в зацепление с пильной цепью на прямолинейном участке и проталкивает в обратном направлении подле>кащее заточке режущее зве25 но пильной цепи до упоров 13 или 14 (в положение заточки). Так как обработку пильной цепи производят путем заточки всех левых режущих звеньев, затем всех правых режущих звеньев, цепь следует перемещать на величину, 30 равную двум шагам пильной цепи, что дости321343

Составитель Н. Кононова

Техред Е. Борисова

Корректор Е, Зимина

Редактор С. Хейфиц

Заказ 37/12 Изд. ¹ 1732 Тирани 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, 5К-35, Раугнская паб., д. 4/5

Типография, пр. Сапунова, 2 гается двумя последовательными нажимами на рукоятку 8 рычага 8.

Предмет изобретения

Устройство для установки пильной цепи на ваточном станке, содержащее основание, направляющие, пластины устойчивости, задний упор и пписпособление для протаскивания цепи, от.гигагогггееся тем, что, с целью обеспечения меканизации перемещения пильHîé цепи независимо от шага и длины и центрирования режущего звена относительно затачивающсго инструмента, на приспособлении для протаскивания цепи установлены снабженный пру>киной возврата рычаг с рукояткой и перемещаюшая пильную цепь подпружиненная собачка.
