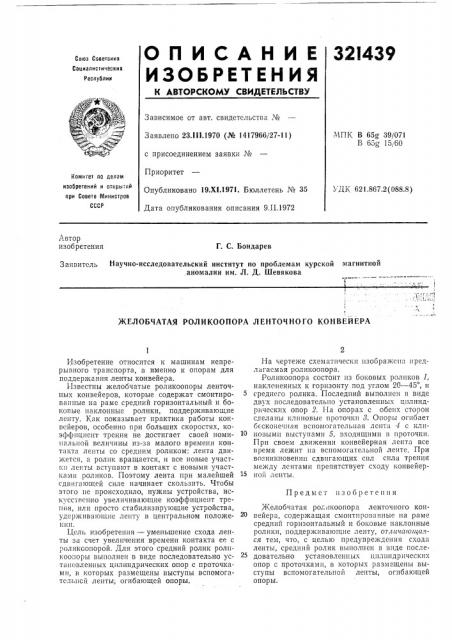

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
32I439
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства Мв
Заявлено 23.111.1970 (№ 1417966/27-11) с присоединением заявки N
Приоритет
Опубликовано 19.XI.1971. Бюллетень М 35
Дата опубликования описания 9.II.1972
Ъ1ПК В 65g 39/071
В 65ь 15 60
Комитет по делам изобретений и открытий при Совете Министров
СССР т тДК 621.867.2(088.8) Автор изобретения
Г. С. Бондарев
Заявитель Научно-исследовательский институт по проблемам курской аномалии им. Л. Д. Шевякова магнитной
ЖЕЛОБЧАТАЯ РОЛИКООПОРА ЛЕНТОЧНОГО КОНВЕЙЕРА
Предмет изобретения
Изобретение относится к машинам непрерывного транспорта, а именно к опорам для поддержания ленты конвейера.
Известны желобчатые роликоопоры ленточных конвейеров, которые содержат смонтированные на раме средний горизонтальный и боковые наклонные ролики, поддерживающие лепту. Как показывает практика работы конвейеров, особенно при больших скоростях, коэффициент трения не достигает своей номинальной величины из-за малого времени контакта ленты со средним роликом: лента движется, а ролик вращается, и все новые участи:i ленты вступают в контакт с новыми участками роликов. Поэтому лента при малейшей сдвигающей силе начинает скользить. Чтобы этого пе происходило, нужны устройства, искусственно увеличивающие коэффициент трения, или просто стабилизирующие устройства, удерживающие ленту в центральном положении.
Цель изобретения — уменьшение схода ленты за счет увеличения времени контакта ее с роликсопорой. Для этого средний ролик роликоопоры выполнен в виде последовательно установленных цилиндрических опор с проточками, в которых размещены выступы вспомогатсльпсй ленты; огибающей опоры.
На чертеже схематически изображена предлагаемая роликоопора.
Роликоопора состоит пз боковых роликов I, наклоненных к горизонту под углом 20 — 45, и среднего ролика. Последний выполнен в виде двух последовательно установленных цилиндрических опор 2. На опорах с обеих сторон сделаны клиновые проточки 8. Опоры огибает бесконечная вспомогательная лента 4 с клиновыми выступами 5, входящими в проточки.
При своем движении конвейерная лента все время лежит па вспомогательной ленте. При возникновении сдвигающих сил сила трения между. лентами препятствует сходу конвейерной ленты.
Желобчатая роликоопора ленточного конвейера, содержащая смонтированные на раме средний горизонтальный и боковые наклонные ролики, поддерживающие ленту, от тича оа аяся тем, что, с целью предупреждения схода ленты, средний ролик выполнен в виде последовательно установленных цилиндрических опор с проточками, в которых размещены выступы вспомогательной ленты, огибающей опоры.
321439
Редактор Н. Михайлова
Заказ 40,,6 Изд. № 1731 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Составитель Ю. Сафонова
Техред А. Камышникова
Корректоры: T. Гревцова и И. Шматова
