Газонаполненная пластмасса

Газонаполненная пластмасса

Иллюстрации

Показать все

Реферат

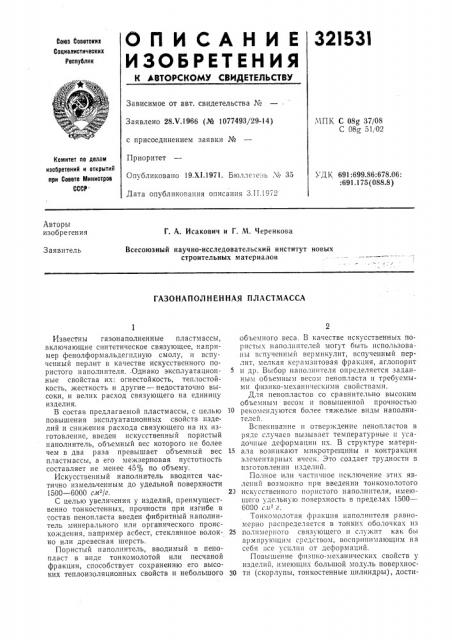

0 П И С А Н И Е 32Б31

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 28.Ч.1966 (№ 1077493/29-14) с присоединением заявки №

Приоритет

Оп бликовано 19.XI.1971. Бюллетень ¹ 35

МПК С 08g 37/08

С 08g 51(02

Комитет оо делам изабретений и открытий ори Совете Министров

СССР ДК 691:699.86.678.06.

:691.175(088.8) Дата опубликогания описания 3.11.1972

Авторы изобретения

Г. A. Исакович и Г. М. Черенкова

Всесоюзный научно-исследовательский институт новых строительных материалов

Заявитель

ГАЗОНА П ОЛ Н EH НАЯ П JIACTMACCA

Известны газонаполненные пластмассы, включающие синтетическое связующее, например фенолформальдегидную смолу, и вспученный перлит в качестве искусственного пористого наполнителя..Однако эксплуатационные свойства их: огнестойкость, теплостойкость, жесткость и другие — недостаточно высоки, и велик расход связующего на единицу изделия.

В состав предлагаемой пластмассы, с целью повышения эксплуатационных свойств изделий и снижения расхода связующего на их изготовление, введен искусственный пористый наполнитель, объемный вес которого не более чем в два раза превышает объемный вес пластмассы, а его межзерновая пустотность составляет не менее 45% по объему.

Искусственный наполнитель вводится частично измельченным до удельной поверхности

1500 — 6000 см /г, С целью увеличения у изделий, преимущественно тонкостенных, прочности при изгибе в состав пенопласта введен фибритный наполнитель минерального или органического происхождения, например асбест, стеклянное волокно или древесная шерсть.

Пористый наполцитель, вводимый в пенопласт в виде тонкомолотой или песчаной фракции, способствует сохранению его высоких теплоизоляционных свойств и небольшого объемного веса. В качестве искусственных пористых наполнителей могут быть использованы вспученный вермикулит, вспученный пер;IHT, мелкая керамзптовая фракция, аглопорпт и др. Выбор наполнителя определяется заданным объемным весом пенопласта и требуемыми физико-меканическими свойствами.

Для пенопластов со сравнительно высоким объемным весом и повышенной прочностью

10 рекомендуются более тяжелые виды наполнителей.

Вспенивание и отвсрждение пенопластов в ряде случаев вызывает температурные и усадочные деформации ик. В структуре матери15 ала возникают мнкротрещины и контракция элементарнык ячеек. Это создает трудности в изготовлении изделий.

Полное или частичное исключение этик явлений возможно при введении тонкомолотого

23 искусственного пористого наполнптеля, имеющего удельную поверхность в пределах 1500—

6000 сл - г.

Тонкомолотая фракция наполнителя равномерно распределяется в тонкик оболочкак из

25 полимерного связующего и служит как бы армирующим средством, воспринимающим на себя все усилия от деформаций.

Повышение физико-меканическик свойств у изделий, имеющих большой модуль поверкнос30 ти (скорлупы, тонкостенные цилиндры), достиПредмет изобрстеиия

Рея,:к7,;7 С. Лазарева

Тскр(я Л. Кукаипа

К d?pc.(!оры: Ь. Петрова и A. Асрг(57ова

Заказ 3949г 8 Тпра?к 473 Г1одг:иснос

ЦНИИГ1И Ком»гста по ясла». »зопрстсп»й и открытп11 !!р7! Совете Мп»7!стров ССС1з ,Чосква, К-35, Расо»гкап llt70., гь - 1 5

Тпп(7(раф»57, пр. C.апвпо(»7, 2 гастс51 введением в состав вспен(гвасмой композиции различнык м1и!Сряльн1!к или opi àøiчсс7(и; волокон, пап римср асоеста, стекловолокна или древссноЙ шерсти.

Фнбритный паполнитсль выполняст роль доно,шительиого ар?мируlOttJpl о срсдст,а.

1. Газоняполненн;;; пластмасса iïP.;ioïëàñò)

)1 о ос!10:ic тс(7 мо(?са кTitilit(711 (ннтв! 1(чсс I((. Et c. io11;! It IE1 ТС(7МОП, IаС 1 И И!ОГО ПОЛИ;1((7Я C ИСК Сс т Р с н н ьl м и 0 (7 и с т ы м н а и 0 T i l I T c 1 (7 м, o T. 1 и ч (1 Гогг(аяся гс t, что, с целью повыгнсния экснл5ятяционны (свойств !1з тс, !Иi (ОГ7" сстойкость тсплостОй кость, ?кссткость и д(7.) 11 сии?ксния (?аск(?дл сlз5!змlощсГО на !к нзГОтовлснис в сс (. ocTci I:iE jcI1 ll(I(5, c(TB0I4ii 1É по(?истый 112510;Iнитель, об5ьсм7.ый всс которого не болсс чем в

2 раза прсвы:наст 00 ьсмиый всс нснопласта, i

СPO МС?КЗС(?иона Я П, СТО i НО(ть СОСТЯРЛЯСТ НС ансис то (7 по 00 ьсмм. .7. 07

2, Пластмасса ПO ii. 1, от!11(а7ошался Tc. I, i Iо искусствснн! !1! Пoр1:; тый наполинтсль ввсдсн части и:о и; tåctü Iåíí t»,T0 у 1с„ьиой по10 ьср:ности 1000 — 6000 Г.11-, .

3. Пляс! масса по пп, 1 и 2, от.шчптцпяс» тсм., и о, с полью увсл1I (:.::.1151 прочности из ,iP.,".! И !i!1 11 il ИU, Н ?СI1М",!!(CТВCIIIIO ТОIIКОСТСII— ны.:. Il сс c0cTяв ьгсдсн фибрнтный li(tïîлнитсль м!шсряльного !!ли органичсск(?го происxo?I(;10!i Eiя, на t .,711?t ср. я (б(ст, cTcic!ÿl:: !100 I, олокно или дрсвесная !Исрсть.
