Способ обработки марганцевых концентратов
Иллюстрации
Реферат

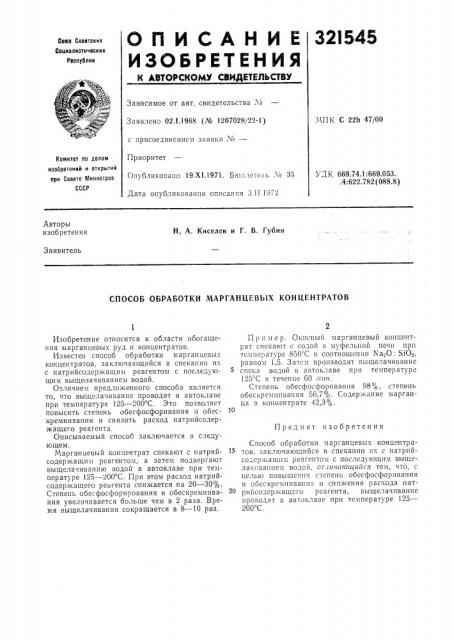

О П И С А Н И Е 32)545
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союв Советски
Социалистических
Республик
Зависимое от авт. свидетельства М
Заявлено 02.1.1968 (¹ 1207028(22-1) МПК С 22Ь 47/00 с присоединением заявки №вЂ”
Приоритет
Опубликовано 19,XI.1971. Бюллетень ¹ 35
Дата опубликования описания З.П.1972
Комитет по делом изобретений н открытий при Совете Министров
СССР
УД К 669.74.1:669.053. .4:622.782 (088.8) Авторы изобретения
Н., А. Киселев и Г. В. Губин
Заявитель
СПОСОБ ОБРАБОТКИ МАРГАНЦЕВЫХ КОНЦЕНТРАТОВ
Предмет изобретения
Изобретение относится к области обогащения марганцевых руд и концентратов.
Известен способ обработки марганцевых концентратов, заключающийся в спекании их с натрийсодержащим реагентом с последующим выщелачиванием водой.
Отличием предложенного способа является то, что выщелачивание проводят в автоклаве при температуре 125 — 200 С. Это позволяет повысить степень обесфосфоривания и обескремнивания и снизить расход натрийсодержащего реагента.
Описываемый способ заключается в следующем.
Марганцевый концентрат спекают с натрийсодержащим реагентом, а затем подвергают выщелачиванию водой в автоклаве при температуре 125 †2 С. При этом расход натрийсодержащего реьгента снижается на 20 — 30%.
Степень обесфосфорирования и обескремнивания увеличивается больше чем в 2 раза, Время выщелачивания сокращается в 8 — 10 раз.
Пример. Окисный марганцевый концентрат спекают с содой в муфельпой печи прп температуре 850 С и соотношении N3>O: SiO., равном 1,5. Затем производят выщелачиванис спска водой в автоклаве при температуре
125"C в течение 60 лин.
Степень обесфосфоривания 98%, степень обескремпивания 56,7%. Содержание марганца в концентрате 42,3%.
Способ обработки марганцевых концентратов, заключающийся в спеканпи их с натрийсодержащим реагептом с последующим выщелачпваппем водой, отличпющийся тем, что, с целью повышения степени обесфосфоривания и обескремнивания и снижения расхода натрийсодержащсго реагента, выщелачпвание проводят в автоклаве при температуре 125—
200 С.
