Сталь для валков
Иллюстрации
Реферат

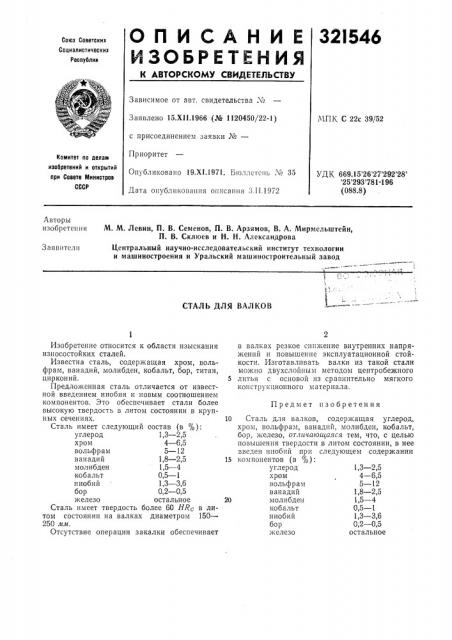

32I546
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 15.Х11.1966 (Ko 1120450/22-1) с присоединением заявки №вЂ”
Приоритет
Опубликовано 19.Х!.1971. Б|оллстепь ¹ 35
Дата опубликования описания 3.11.1972
МПК С 22с 39/52
Комитет по делам изобретений и открытий при Совете Министров
СССР
УД К 669.15 26 27 292 28 25 293 781-196 (088.8) Авторы изобретения
М. М. Левин, П. В. Семенов, П. В. Арзямов, В. А. Мирмельштейн, П. В. Склюев и Н. H. Александрова
Центральный научно-исследовательский институт технологии и машиностроения и Уральский машиностроительный завод
Заявители
СТАЛЬ ДЛЯ ВАЛКОВ
Предмет изобретения
1
Изобретение относится к области изыскания износостойких сталей.
Известна сталь, содержащая хром, вольфрам, ванадий, молибден, кобальт, бор, титан, цирконий.
Предложенная сталь отличается от известной введением ниобия и новым соотношением компонентов. Это обеспечивает стали более высокую твердость в литом состоянии в крупных сечениях.
Сталь имеет следующий состав (в %): углерод 1,3 — 2,5 хром 4 — 6,5 вольфрам 5 — 12 ванадий 1,8 — 2,5 молибден 1,5 — 4 кобальт 0,5 — 1 ниобий 1,3 — 3,6 бор 0,2 — 0,5 железо остальное
Сталь имеет твердость более 60 HRc в литом состоянии на валках диаметром 150—
250 мм.
Отсутствие операции закалки обеспечивает в валках резкое снижение внутренних напряжений и повышение эксплуатационной стойкости. Изготавливать валки из такой стали можно двухслойным методом центробежного
5 литья с основой из сравнительно мягкого конструкционного материала.
10 Сталь для валков, содержащая углерод, хром, вольфрам, ванадий, молибден, кобальт, бор, железо, от.гичающаяся тем, что, с целью повышения твердости в литом состоянии, в нее введен ниобий при следующем содержании
15 компонентов (в %): углерод 1,3 — 2,5 хром 4 — 6,5 вольфрам 5 — 12 ванадий 1,8 — 2,5 молибден 1,5 — 4 кобальт 0,5 — 1 ниобий 1,3 — 3,6 бор 0,2 — 0,5 железо остальное
