321564

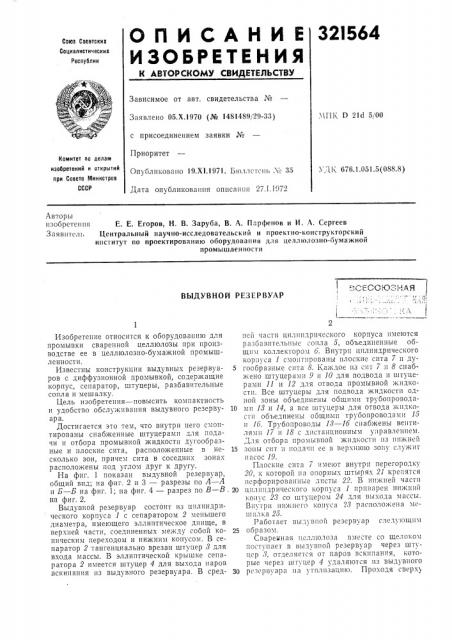

ОПИСАНИ Е

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сонп Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05,Х.1970 (№ 14814S9/29-33) с присоединением заявки №

Приоритет

Опубликовано 19.Х1.1971. Б1ол lcl.ciii X 35

Дата опубликования описания 27.1.1972 !1ПК Р 21d 5! 00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 676.1.051.5(OSS.8) Авторы изобретения

3 аявнтел1

Е. Е. Егоров, Н. В. Заруба, В, А. Парфенов и И. А. Сергеев

Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности

ВЫДУВНОЙ РЕЗЕРВУАР

Изобретение относится к оборудованшо для промывки сваренной целлюлозы при производстве ее в целлюлозно-бумажной промышленности.

Известны конструкции выдувных резервуаров с диффузионной промывкой, содержащие корпус, сепаратор, штуцеры, разбавительные сопла и мешалку.

Цель изобретения — повысить компактность и удобство обслуживания выдувного резервуара.

Достигается это тем, что внутри него сх!онтированы снабженные штуцер ами для подачи и отбора промывной жидкости дугообразные и плоские сита, расположенные в несколько зон, причем сита в соседних зонах расположены под углом друг к другу.

На фиг. 1 показан выдувной резервуар, общий вид; на фиг. 2 и 3 — разрезы по А — А и Б — Б на фиг. 1; на фиг. 4 — разрез по  — В на фиг. 2.

Выдувной резервуар состоит из цилиндрического корпуса 1 с сепаратором 2 меньшего диаметра, имеющего эллиптическое днище, в верхней части, соединенных между собой коническим переходом и нижним конусом. В сепаратор 2 тангенциально врезан штуцер 8 для входа массы. В эллиптической крышке сепаратора 2 имеется штуцер 4 для выхода паров вскипания пз выдувного резервуара. В средней части цилиндрического корпуса имеются разбавптельныс сопла 5, объединенные общим коллектором 6. Внутри цилиндрического корпуса 1 смонтированы плоские сита 7 и ду5 гообразные сита 8. каждое из снт 7 и 8 снабжено штуцерами 9 и 10 для подвода и штуцерами 11 и 12 для отвода промывной жидкости. Все штуцеры для подвода жидкости одной зоны объединены общими трубопровода10 ми 18 и 14, а все штуцеры для отвода жидкости объединены общими трубопроводамн 15 и 16. Трубопроводы 18 — 16 снабжены вентилям н 17 11 18 с дистанционным 1»10aIIëcIIIIcì.

Для отбора промывной жидкости из нижней

15 зоны сит и подачи ее в верхи!о!о зону служит насос 19.

Плоские сита 7 имеют внутри перегородк

20, к которой на опорных штырях 21 крепятся перфорированные листы 22. В нижней части

20 цилиндрического корпуса 1 приварен нижний конус 28 со штуцером 24 для выхода массы.

В н,-! р и II I I »i » c I o !i o i! y c a 28 р а с и о л о ж е 11 a» сшалка 25.

Работает выдувной резервуар следующим

25 о ор аз ом.

Свареыная целлюлоза вместе со щелоком

IIocTvIlacT в выдувной резервуар через штуцер 8, отделяется от паров вскнпанпя, которые через штуцер 4 удаляются из выдувного

30 резервуара на утилизацию. Проходя сверх

321564 вниз, масса перед первой зоной сит разбавляется промывной жидкостью, поступающей через сопла б и попадает в первую зону сит.

В это время вентили 17 открываются, а вентили 18 закрываются. Промывная жидкость через вентили 17 поступает в дугообразные сита 8 и среднее плоское сито 7 и, проходя через слой массы к крайним плоским ситам

7, промывает целлюлозу и удаляется из нижней зоны сит насосом 19 в последующую зону, 10 а из самой верхней зоны при установке выдувного резервуара после котла непрерывного действия, поступает в котел, в зону диффузионной промывки.

При установке выдувного резервуара после 15 котла периодического действия укрепленный щелок поступает на регенерацию, так как промывка ведется по принципу противотока, и щелок укрепляется от зоны к зоне. (В зависимости от требуемого качества промывки зон 20 может быть несколько, но сита соседних зон должны быть установлены под углом друг к другу, что позволит менять направление потоков и, таким образом, повышать качество промывки). Через некоторое время вентили 25

17 закрываются, а вентили 18 открываются, причем вентили 17 закрываются с запаздыванием, что позволяет удалить из сит остатки отработанного щелока и предотвратить возвращение его снова в слои массы той же зоны. Теперь промывной щелок поступает в крайние плоские сита 7, а отбирается через дугообразные сита 8 и среднее плоское сито 7.

Переключение потоков позволяет очищать сита и улучшить качество промывки, Промытая таким образом целлюлоза поступает з нижний конус 28 выдувного рсзервуара, откуда, перемешиваясь мешалкой 25, удаляется через штуцер 24 на дальнейшую переработку.

Предмет изооретения

Выдувной резервуар с диффузионнои промывкой, содержащий корпус, сепаратор, штуцеры, разбавительные сопла и мешалку, отличаюи ийся тем, что, с целью повышения компактности и удобства обслуживания выдувного резервуара, внутри пего смонтированы снабженные штуцерами для подачи и отбора промывной жидкости дугообразные и плоские сита, расположенные в несколько зон, причем сита в соседних зонах расположены под углом одно к другому

/о

Фиг 4

1Я

Фиг 7

Фиг. 3
