Реферат



32! 63!

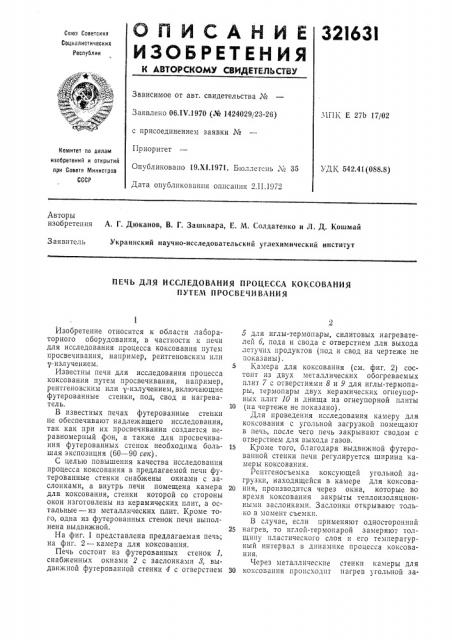

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 06.1Ъ .1970 (Xo 1424029/23-26) с присоединением заявки №

Приоритет

Опубликовано 19.Х1.1971. Бюллетень № 35

Дата опубликования описания 2.П.1972

ЧПК Е 27Ь 17/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 542.41(088.8) Авторы изобретения А. Г. Дюканов, В. Г. Зашквара, Е. M. Солдатенко и Л. Д. Кошмай

Заявитель

Украинский научно-исследовательский углехимический институт

ПЕЧЬ ДЛЯ ИССЛЕДОВАНИЯ ПРОЦЕССА КОКСОВАНИЯ

ПУТЕтЧ ПРОСВЕЧИВАНИЯ

Изобретение относится к области лабораторного оборудования, в частности к печи для исследования процесса коксования путем просвечивания, например, рентгеновским или у-излучением.

Известны печи для исследования процесса коксования путем просвечивания, например, рентгеновским или у-излучением, включающие футерованные стенки, под, свод и нагреватель.

В известных печах футерованные стенки не обеспечивают надлежащего исследования, так как при их просвечивании создается неравномерный фон, а также для просвечивания футерованных стенок необходима большая экспозиция (60 — 90 сек).

С целью повышения качества исследования процесса коксования в предлагаемой печи футерованные стенки снабжены окнами с заслонками, а внутрь печи помещена камера для коксования, стенки которой со стороны окон изготовлены из керамических плит, а остальные — из металлических плит. Кроме того, одна из футерованных стенок печи выполнена выдвижной.

На фиг. 1 представлена предлагаемая печь; на фиг. 2 — камера для коксования.

Печь состоит из футерованных стенок 1, снабженных окнами 2 с заслонками 8, выдвижной футерованной стенки 4 с отверстием б для иглы-термопары, силитовых нагревателей б, пода и свода с отверстием для выхода летучих продуктов (под и свод на чертеже не показаны).

5 Камера для коксования (см. фиг. 2) состоит из двух металлических обогреваемых плит 7 с отверстиями 8 и 9 для иглы-термопары, термопары двух керамических огнеупорных плит 10 и днища из огнеупорной плиты

10 (на чертеже не показано).

Для проведения исследования камеру для коксования с угольной загрузкой помещают в печь, после чего печь закрывают сводом с отверстием для выхода газов.

15 Кроме того, благодаря выдвижной футерованной стенки печи регулируется ширина камеры коксования.

Рентгеносъемка коксующей угольной загрузки, находящейся в камере для коксова20 ния, производится через окна, которые во время коксования закрыты теплоизоляционными заслонками. Заслонки открывают только в момент съемки.

В случае, если применяют односторонний

25 нагрев, то иглой-термопарой замеряют толщину пластического слоя и его температурный интервал в динамике процесса коксования.

Через металлические стенки камеры для

ЗО коксования происходит нагрев угольной за321631 грузки, а через керамические — ее рент-elloсьемка. Так как обогрев проводится силитовыми стер>киями, то температура легко устанавливается в 1200 С.

Керамические плиты приготовлены из тонкоизмельченных огнеупорных материалов с добавкой (до 36%) кокса. При прокаливаи1!и плит кокс частично выгорает. Приготов.7енные таким образом плиты для просвечивания

IIB00лыцой H ровный фон засветк;I реитгенопленки. Применение этих плит сокращает время экспозиции одного снимка до б сек без употребления усиливающих экранов в кассетах и позволяет провести количественное исследование.

Предмет изобретения

1. Печь для исследования:!роцесса ко(соВа:1.:Iя и тем iipocIIOчиВаи!!!1, иы:!рил!ер, рент5 геповскиъ1 и. lи 1-из.ii че1!1!e: 1, Вк,llочаlощая футероваиные стенки, от.гика!Ощаяс» тем, что, с цел!по IIOIIIIIICIII качества исследования

IpoIIpcc2 коксования, фу герованные с генки с и а О як е и l o I(11 2 %1 I I c 3 2 с. 0 н к а м и, 2 В н T p I

10 !е !и помещена камера для коксования, стени:i ко гopoi! со ст01)оп ы oi(oil изго i ÎÂ1ены ll,! керамических плит, а остальные — из металл !чсских пл!и.

2. Печь ио и. 1, оТ.ãè !а!О!!1ггяся тем, что

15 Оди2:Iç ф теровапиых стенок выполнена выдвия(иой.
