Газовая опора
Иллюстрации
Реферат

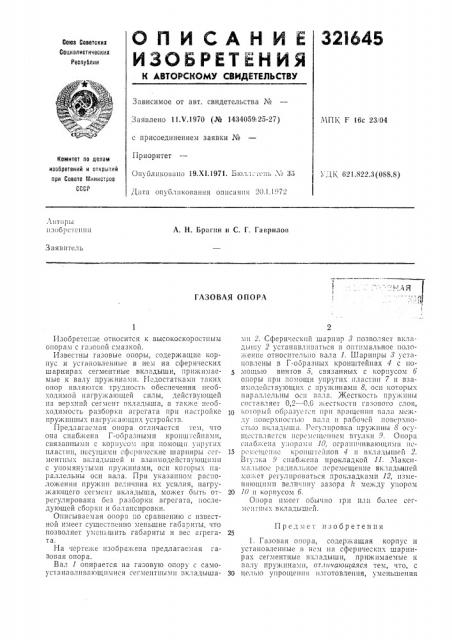

ОПИСАНИЕ
ИЗОБ РЕТ Н И Я
Союз Советсиих
Со))иалистичесних
Республии
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт, свидетельства №
Заявлено 11 V.1970 (№ 1434059,25-27) с присоединением заявки №
Приоритет
Онуоликовано 19.Х1.1971. Вюлл:гсиь X 35
Д))та опубликования опнса)п)я 20.1.1!)72
МПК Г 16с 23/04
Комитет по делам изобретений и отирытий при Совете Министров
СССР
У.) 1, 1 621.822.3 (088.8) Авторы изобретения
А. Н. Брагин и С. Г. Гаврилов
Заявитель
ГАЗОВАЯ ОПОРА мн 2. Сфери ) еск)ш шарнир ) позволяст вкладышу 2 устанавливаться в опт:)мальное положение относительно вала 1. Шарниры 8 установлены в Г-ооразных кронштейнах 4 с помощью винтов 5, связанных с корпусом 6 опоры при помощи упругих пласпш 7 и взаимоде))ству)ощих с пружинами 8, ocll 1 Оторых параллельны оси вяла. жесткость пружины составляет О," †-О,G жесткости газового слоя, 10 )i0ToPl ООР 73), е гсЯ п1)и BP f)I)lc)))))I вал )1 между новеpxf)ocтью вяля и рабочей поверхностью вкладыша. Гегулировка пружины 8 осу1)Гествляе гсЯ llcPi .>I 0)LIB II)IF)if вт1лки 9. O l)OP LI снабжена упорами 10, огра:)ичивающими ие15 )) си Il)011) Ic )ipo I I 111 1 ей нов 1 II в) л Я,l bill)c)I 2.
Втулка ) снабжена прокладкой 11. Максимяг))нос радиальное перемещение вкладьиией мо:!icT регулироваться прокладками 12, изменяющими величину зазора Й между упором
20 10 и корпусом 6.
Опора пмеег обычно три илн более сегмент)I)>) х вкладышей.
1. Газовая 0!Iopa, содержащая корпус и установленные г нем на сферических шарнирах сегментные вкладыши, прижпмаемые к валу пружинами, от.)кпающаяся тем, что, с
30 целью упрощения изготовления, уменьшения
Изобрете) )е относится к высокоскоростным опорам с газовой смазкой.
Известны газовые опоры, содержащие корпус и установленные в нем на сферических шарнирах сегментные вкладыши, прижимаемые к валу пружинами. Недостатками таких опор являются трудность обеспечения необходимой нагружающей силы, действующей ня ВерхниЙ cpf IOBT вкладыша, я также 1)еооходимость разборки агрегата прн настройке п 1) уж и н н ы х н а г p ) ж 3 )0 ill ) I x у с т р о Й с ) в .
Предлагаемая опора отличается тем, что она снабжена Г-образными кронш гсйнами, связанными с корнусо i при помощи упругих пластин, нссущими сферические шарниры сегментн).): вкладышей и взаимодействующими с упомянутыми пружинами, осп когорых параллельны оси вала. При указанном расположении пружин величина их усилия, нагружающего сегмс)п вкладыша, может быть отрегулирована без разборки агрегата, последующей сборки и балансировки.
Описываемая опора по сравнению с известной имеет существенно меньшие габариты, что позволяет уменьшить габариты и вес агрегата.
На чертеже изображена предлагаемая газовая опора.
Вал 1 опирается на газовую опору с самоустянявливяющимися сегментными вкладышаПредмет изобретения
Составитель Т. Хромова
Тсхрсд Е. Борисова
Корректоры: Л. Орлова и T. Миронова
Редактор Н, Михайлова
Заказ 3996/9 Изд, № 1716 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Я-35, Раушская наб., д, 4 5
Типография, пр Сапунова, 2 габаритов и повышения эксплуатационной надежности, она снабжена Г-образны.;ги кронштейнами, связанными с корпусом при помощи упругих пластин, несущими сферические шарниры сегментных вкладышей и взаимодействующими с упомянутыми пружиггами, оси которых параллельны оси вала, а жесткость их рагна 0,2 — 0,6 жесткости газового слоя.
2. Опора по. 1, от гиигоигаяся тем, что она снабжена упорами, ограничивающими перемещение кронштейнов.
