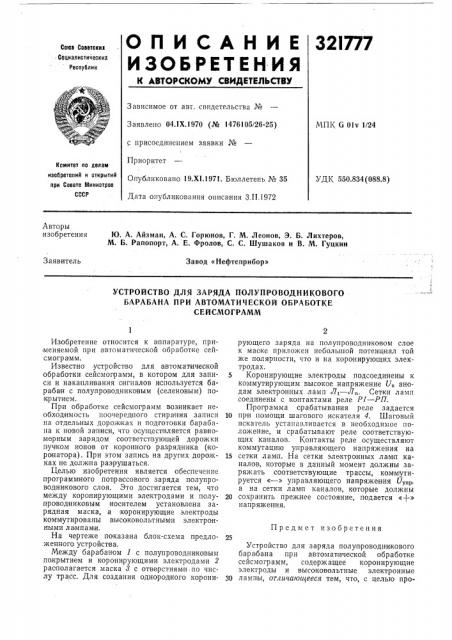

УСТРОЙСТВО ДЛЯ ЗАРЯДА ПОЛУПРОВОДНИКОВОГО

БАРАБАНА ПРИ АВТОМАТИЧЕСКОЙ ОБРАБОТКЕ

СЕЙСМОГРАММ

Предмет изобретения

Изобретение относится к аппаратуре, применяемой при автоматической обработке сейсмогр а м м.

Известно устройство для автоматической обработки сейсмопрамм, в котором для записи и накапливания сигналов используется барабан с полупроводниковым (селеновым) покрытием.

При обработке сейсмограмм возникает необходимость поочередного стирания записи на отдельных дорожниках и подготовки барабана к новой затвиси, что осуществляется равномерным зарядом соответствующей дорожки пучком ионов от коронного разрядника (коронатора). При этом запись на других дорожках не долж на разрушаться.

Целью изобретения является обеспечение программного потрассового заряда полупроводникового слоя. Это достигается тем, что между коронирующими электродам и и полупровод никовым носителем установлена зарядная маска, а коронирующие электроды комм утированы высоковольтными электронными ла|мпами.

На чертеже показана блок-схема предложенного устройства.

Между барабаном 1 с полупроводниковым покрытием и коронирующим и электродами 2 располагается маска 8 с отверстиями по числу трасс. Для создания однородного коронирующего заряда на полупроводниковом слое к маске приложен небольшой потенциал той же полярности, что и на коронирующих электродах.

5 Коронирующие электроды подсоединены к коммутирующим высокое напряжение U, анодам электронных ламп Лт — Л„. Сетки ламп соединены с контактами реле Р1 — РП.

Программа срабатывания реле задается

10 при помощи шагового искателя 4. Шаговый искатель устанавливается в необходимое положение, и срабатывают реле соответствующих каналов. Контакты реле осуществляют коммутацию управляющего напряжения на

15 сежи ламп. На сетки электронных ламп каналов, которые в данный момент должны заряж ать соответствующие тр ассы, коммутируется « — » управляющего напряжения У„,р, а на сетки ламп каналов, которые должны

2р сохранить прежнее состояние, подается «+» напряжения.

Устройство для заряда полупроводникового бара бана при автоматической обработке сейсмограмм, содержащее коронирующие электроды и высоковольтные электронные

30 лампы, отличающееся тем, что, с целью про321777
