32I808

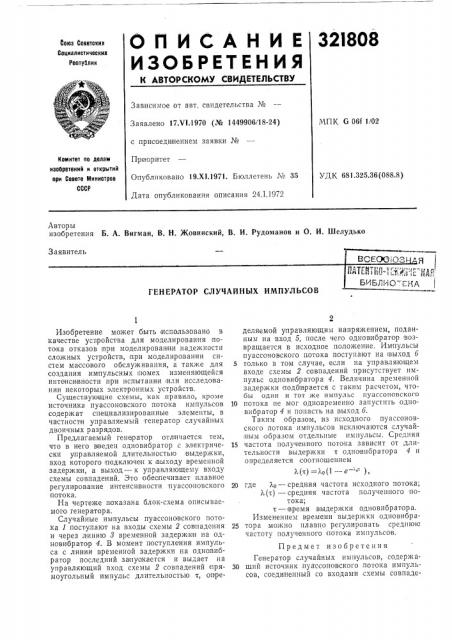

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.Ч1.1970 (№ 1449906/18-24) с присоединением заявки №

Приоритет

Опубликовано 19.Х1.1971. Бюллетень ¹ 35

Дата опубликования описания 24.1.1972

МПК G 06f 1/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.325.36(088.8) Авторы изобретения Б. А. Вигман, В. Н. Жовинский, В. И. Рудоманов и О. И. Шелудько

Заявитель

ГЕНЕРАТОР СЛУЧАЙНЫХ ИМПУЛЬСОВ

Изобретение может быть использовано в качестве устройства для моделирования потока отказов при моделировагвии надежности сложных устройств, при моделировании сисчем массового обслуживания, а также для создания импульсных помех изменяющейся интенсивности при испытании или исследовании некоторых электронных устройств.

Существующие схемы, как .правило, кроме источника пуассоновского потока импульсов содержат специализированные элементы, в частносги управляемый генератор случайных двоичных разрядов.

Предлагаемый генератор отл ичается тем, что в него введен одновибратор с электрически управляемой длительностью выдержки, вход которого подключен к выходу временной задержки, а выход — к управляющему входу схемы совпадений. Это обеопечивает плавное регулирование интенсивности пуассоновского потока.

На чертеже показана блок-схема описываемого генератора.

Случайные импульсы пуассоновского потока 1 поступают на входы схемы 2 совпадения и через линию 3 временной задер>кои на однови братор 4. В момент поступления импульса с линии временной задержки на одновибратор последний за пуокается и выдает на управляющий вход схемы 2 совпадений прямоугольный импульс длительностью т, определяемой управляющим напряжением, поданным на вход 5, после чего одновибратор возвращаегся в исходное положение, Импульсы пуассоновского потока поступают на выход 6

5 только в том случае, если на управляющем входе схемы 2 совпадений присутствует импульс одновибратора 4. Величина временной задержки подбирается с таким расчетом, чтобы один и тот же импульс пуассоновского

10 потока не мог одновременно запустить одновибратор 4 и попасть на выход 6.

Таким образом, из исходного пуассоновского потока импульсов исключаются случайным образом отдельные импульсы. Средняя

15 частота полученного потока зависит от длительности выдер>кки т одновпбратора 4 и определяется соотношением

Х(т) =лс(1 — е . ), 20 гДе Хо — сРеДнЯЯ частота исхоДното потока;

Х(т) — средняя частота полученного потока; т — время выдержки одновибратора.

Изменением времени выдержки одновибра25 тора можно плавно регулировать среднюю частоту полученного .потока импульсов.

Предмет изобретения

Генератор случайных импульсов, содер>к а30 щий источник .пуассоновского .потока импульсов, соединенный со входами схемы совпаде32!808

Составитель Э. Сечина

Редактор Михайлова

Техред 3. Тараненко

Корректор Н. Рождественская

Заказ 3977/11 Изд. № 1796 Тираж 473 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ний и лини и временной задержки, отличаюи1ийся тем, что, с целью ооеапечения плавного регулирования интенсивности пуассоновского потока, в него введен одновибрато р с электрически управляемой длительностью выдержки, вход которого подключен к выходу временной задержки, а выход — к управляющему входу схемы совпадений.
