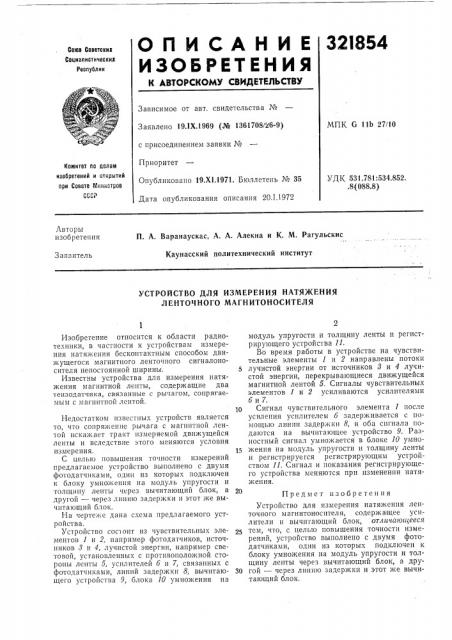

О П И С А Н И Е 32I854

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.1Х.1969 (№ 1361708/26-9) с присоединением заявки №

Приоритет

Опубликовано 19.Х1.1971. Бюллетень № 35

Дата опубликования описания 20.1.!972

МПК С lib 27/10

Комитет по делам изобретений и открытий при Совете lN>:íûòðîâ

СССР

УДК 531.781:534,852..8(088.8) Авторы изобретения

П. А. Варанаускас, А. А. Алекна и К. М. Рагульскис

Каунасский политехнический институт

Зая итель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ НАТЯ)КЕНИЯ

ЛЕНТОЧНОГО МАГНИТОНОСИТЕЛЯ

Изобретение относится к области радиотехники, в частности к устройствам измерения натя>кения бесконтактным способом движущегося магнитного ленточного сигналоносителя непостоянной ширины, Известны устройства для измерения натяжения магнитной ленты, содержащие два тензодатчика, связанные с рычагом, сопрягаемым с матчпггпой лентой.

Недостатком известных устройств является то, что сопряжение рычага с магнитной лентой искажает тракт измеряемой движущейся ленты и вследствие этого меняются условия измерения.

С целью повышения точности измерений предлагаемое устройство выполнено с двумя фотодатчиками, один из которых подключен к блоку умножения на модуль упругости и толщину ленты через вычитающий блок, а другой — через линию задержки и этот же вычитающий блок.

На чертеже дана схема предлагаемого устройства.

Устройство сос оит из чувствительных элементов 1 и 2, например фотодатчиков, источников 8 и 4, лучистой энергии, например световой, установленных с противоположной стороны ленты 5, усилителей 6 и 7, связанных с фотодатчиками, линий задержки 8, вычитающего устройства 9, блока 10 умножения на модуль упругости и толщину ленты и регистрирующего устройства 11.

Во время работы в устройстве на чувствительные элементы 1 и 2 направлены потоки

5 лучистой энергии от источников 3 и 4 лучистой энергии, перекрывающиеся движущейся магнитной лентой 5, Сигналы чувствительных элементов 1 и 2 усиливаются усилителями би7. т0 Сигнал чувствительного элемента 1 после усиления усилителем 6 задерживается с помощью линии задержки 8, и оба сигнала loдаются на вычитающее устройство 9. Разностный сигнач умножается в блоке 10 умноу жения на модуль упругости и толщину ленты и регистрируегся регистрирующим устройством 11. Сигнал и показания регистрирующего устройства меняются при изменении натяжения.

Предмет изобретения

Устройство для измерения натяжения ленточного магнитоносптеля, содержащее усилители и вычитатощий блок, отличаюитееся тем, что, с целтяо повышения точности измерений, устройство выполнено с двумя фотодатчиками, один из которых подключен к блоку умножения на модуль упругости и толщину ленты через вычитающий блок, а дру30 гой — через линию задержки и этот же вычитающий блок.

321854

Корректор О. Тюрина

Редактор T. Морозова

Заказ 3996/18 Изд. № 1716 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель В. Бровкин

Техред 3. Тараненко
