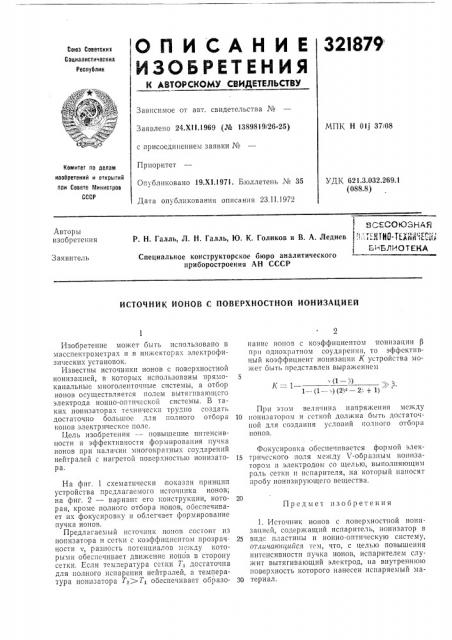

союз саввтснни 0 Д И C Д Н Pj Е
ИЗОБРЕТЕНИЯ
32l879
К АВТОРСКОМУ СВИДЕТЕЯЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено 24.XI1.1969 (¹ 1389819/26-25) с присоединением заявки №
Приоритет
Опубликовано 19.Х1,1971, Бюллетень ¹ 35
Дата опубликования описания 23.II.1972
МПК Н 011 37/08
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.3.032.269.1 (088.8) ВСОСОЮЗНАЯ р Н, Галль, Л. H. Галль, Ю. К, Голиков и В. А. Леднев I:I .< ЛН0- йтт1" Л6
Б Е iMOTEHA
Авторы изобретения
Специальное конструкторское бюро аналитического приборостроения АН СССР
Заявитель
ИСТОЧНИК ИОНОВ С ПОВЕРХНОСТНОЙ ИОНИЗАЦИЕЙ
Предмет изобретения
Изобретение может бь:ть использовано в масспектрометрах и в инжекторах электрофизических установок.
Известны источники ионов с поверхностной ионизацией, в которых использованы прямоканальные многоленточпые системы, а отбор ионов осуществляется полем вытягивающсго электрода ионпо-оптической системы. В таких ионизаторах технически трудно создать достаточно большое для полного отбора ионов электрическое поле.
Цель изобретения — повышение интенсивности и эффективности формирования пучка ионов при наличии многократных соударений нейтралей с нагретой поверхностью ионизатора.
На фиг. 1 схематически показан принцип устройства предлагаемого источника ионов; на фиг. 2 — вариант его конструкции, которая, кроме полного отбора ионов, обеспечивает их фокусировку и облегчает формирование пучка ионов.
Предлагаемый источник попов состоит из ионизатора и сетки с коэффициентом прозрач ности v> разность потенциалов ме;кду которыми обеспечивает движение ионов в сторону сетки, Если температура сетки Т> достаточна для полного испарения нейтралей, а температура иопизатора Т»Т, обеспечивает образопанис ионов с коэффициентом понизации прп однократном соудареппп, то эффективный коэффициент ионизации К устройства может быть представлен выражением
К==1 )) l
1 — (1 — ) (2".- — 2: + 1) Прп этом величина напряжения между
10 понизатором и сеткой должна быть достаточной для создания условий полного отбора ионов.
Фокусировка обеспечивается формой элек15 трического поля между 7-образным понпзатором и электродом со щелью, выполняющим роль сетки и испарителя, на который наносят пробу ионизирующего вещества.
1. Источник ионов с поверхностной ионпзацией, содержащий испаритель, ионизатор в
25 виде пластины и иопно-оптическую систему, отличаюцийся тем, что, с целью повышения интснсивности пучка ионов, испарителем служит вытягивающий электрод, на внутреннюю поверхность которого нанесен испаряемый ма30 териал.
321879
Составнзель П. Домнин
Техред 3. Тараненко
Редактор И. Орлова
Кор рск то р О. Тюрина
Заказ 27/13 Изд. № 1724 Т.ираж 473 Подпнснос
LIHIIHH14 Комитета по делам изобретений и открытий при Совете 11п нстров СССР
Москова, 7К-35, Раугпская наб., д. 4/5
Типография, пр. Сапунова, 2
2. Источник ионов по п. 1, отличающийся тем, что, с целью увеличения выхода ионов, вытягивающий электрод выполнен в виде сетки или пластины со щелью.
3. Источник ионов по п. 1, отличающийся тем, что, с целью повышения эффективности формирования пучка ионов, ионизатор имеет
V-образную форму.
