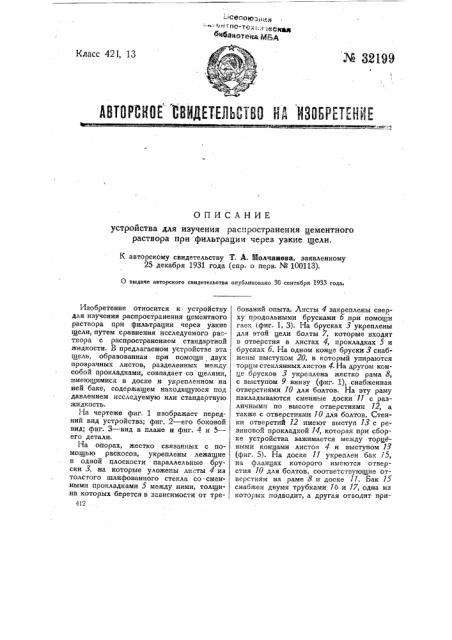

ОПИСАНИЕ устройства для изучения распространения цементного раствора при фильтрации через узкие щели.

К авторскому свидетельству Y. А. Молчанова, заявленному

25 декабря 1931 года (спр. о перв. М 100113).

О выдаче авторского свидетельства опубликовано 30 сентября 1933 года.

Изобретение относится к устройству для изучения распространения цементного раствора при фильтрации через узкие щели, путем сравнения исследуемого раствора с распространением стандартной жидкости. В предлагаемом устройстве эта щель, образованная при помощи двух прозрачных листов, разделенных между собой прокладками, совпадает со щелями, имеющимися в доске и укрепленном на ней баке, содержащем находящуюся под давлением исследуемую или стандартную жидкость.

На чертеже фиг. 1 изображает передний вид устройства; фиг. 2 †е боковой вид; фиг. 3 †в в плане и фиг. 4 и 5— его детали.

На опорах, жестко связанных с помощью раскосов, укреплены лежащие в одной плоскости параллельные бруски 3, на которые уложены листы 4 из толстого шлифованного стекла со . сменными прокладками 5 между ними, толщина которых берется в зависимости от тре-

412 бований опыта. AHGTbI 4 закреплены сверху поодольными брусками 6 при помоши гаек (фиг. 1, 3). На брусках 3 укреплены для этой цели болты 7, которые входят в отверстия в листах 4, прокладках 5 и брусках 6. На одном конце бруски 3 снабжены выступом 20, в который упираются торцы стеклянных листов 4. На другом конце брусков 3 укреплена жестко рама 8, с выступом 9 внизу (фиг. 1), снабженная отверстиями 10 для болтов. На эту раму накладываются сменные доски 11 с различными по высоте отверстиями 12, а также с отверстиями 10 для болтов. Стенки отверетий 12 имеют выступ 13 с резиновой прокладкой 14, которая при сборке устройства зажимается между торцевыми концами листов 4 и выступом 1т (фиг. 5). На доске 11 укреплен бак 15, на фланцах которого имеются отверстия 10 для болтов, соответствующие отверстиям на раме 8 и доске 11. Бак 15 снабжен двумя трубками 1б и 17, одна из которых подводит, а другая отводит применяемую при опыте жидкость. В баке устанавливается термометр 18. Под противоположнЫм концом устройства укреплена доска 79 для установки сосуда 22, в который стекает фильтрат по резиновой ленте 21, накленной на выступ 20.

Снизу листы 4 просвечиваются с помощью лампочки 23. Для опоражнивания бака служит кран 24.

Устройством пользуются следующим образом. Во время сборки прокладки 5 ставятся такой толщины, которая дает щель между внутренними поверхностями листов 4 треоуемого поперечного размера.

Затем в бак нагнетается вода-и определяются показатели фильтрации ее. После определения вода спускается, в бак 15 нагнетается раствор и ведется запись наблюдений над распространением его в щели и осаждением частиц цемента. Картина осаждения может быть сфотографирована.

После каждого опыта прибор и стеклянные листы промываются.

Фильтрация воды и раствора производится обязательно попарно при прочих одинаковых условиях опыта, напор, температура, размеры щели. Такие же сггаренные опыты ведутся с растворами разной консистенции и механического состава. Спаренные опыты повторяются при разных напорах и разных размерах щели.

Показатели фильтрации раствора берутся в их удельном значении по отношению к показателям для воды, при учете вязкости раствора. При этом вычерчиваются кривые зависимости показателей от условий отдельных опытов и сопоставляются показатели, полученные при данных опытах, с полученными при опытах фильтрации через трещины в твердых породах, | а затем зарисовывается картина осаждения цементных частиц и определяется гидравлическая (и механическая) крупность ( осевших частиц иа отдельных участках по протяжению щели.

?предмет изобретения.

I ! 1. Устройство для изучения распро1 странения цементного раствора при фильтрации через узкие щели, путем сравнения распространения исследуемого раство- . ра с распространением стачдартной жидкости, ОТЛИЧЗИщвася тем, что щель выполнена с помощью двух снабженных между собою прокладками 5 прозрачных листов 4, против каковой щели установлена щель 12 доски 11, совпадающая со щелью укрепленного на. доске бака 15, наполненного находящейся под давлением исследуемой или стандартной жидкостью..

2. В устройстве по и. 1 применание-. лампочки 23 для освещения листов.

Н авторскому свидетельству Т. A. Молчанова № 32198
