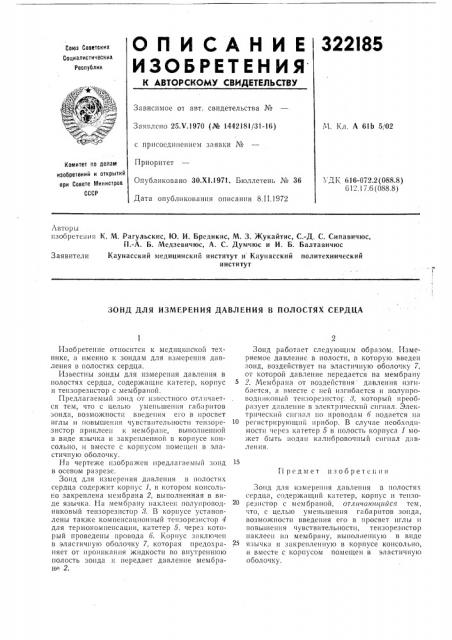

322I85
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскмх
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 25Х.1970 (№ 1442181/31-16) М. Кл. А 61Ь 5/02 с присоединением заявки №
Приоритет
Опубликовано ЗО.Х1.1971. Бюллетень № 36
Дата опубликования описания 8.11.1972
Комитет по делам изобретений н открытий при Совете 1т1инистров
СССР ДК 616-072.2(088.8)
612,! 7.6 (088,8) Авторы изобретения Y,. M. Рагульскис, Ю. И. Бредикис, М. 3. Жукайтис, С.-Д. С. Сипавичюс, П.-A. Б. Медзевичюс, A. С. Думчюс и И. Б. Балтавичюс
Каунасский медицинский институт и Каунасский политехнический институт
Заявители
ЗОНД ДЛЯ ИЗМЕРЕНИЯ ДАВЛЕНИЯ В ПОЛОСТЯХ СЕРДЦА
Il редмет изобретения
Изобретение относится к медицинской технике, а именно к зондам для измерения давления в полостях сердца.
Известны зонды для измерения давления в полостях сердца, содержащие катетер, корпус и тензорезистор с мембраной.
Предлагаемый зонд от известного отличается тем, что с целью уменьшен1ья габаритов зонда, возмо>кности введения его в просвет иглы и повышения чувствительности тензорезистор приклеен к мембране, выполненной в виде язычка и закрепленной в корпусе консольно, и вместе с корпусом помещен в эластичную оболочку.
На чертеже изобра>кен предлагаемый зонд 15 в осевом разрезе.
Зонд для измерения давления в полостях сердца содержит корпус 1, в котором консольно закреплена мембрана 2, выполненная в виде язычка. На мембрану наклеен полупроводниковый тензорезистор >. В корпусе установлены также компенсационный тензорезистор 4 для термокомненсации, катетер 5, через который проведены провода 6. Корпус зякл1очен в эласгичну1о оболочку 7, которая предохраняет от проникания жидкости по внутреннюю полость зонда и передает давление мембране 2, Зонд работает следующим образом. Измеряемое давление в полости, в которую введен зонд, воздействует на эластичную оболочку 7, от которой давление передается на мембрану
2. Мембрана от воздействия давления изгибается, а вместе с ией изгибается и полупроводниковый теизорезистор 8, который преобразует давление в электрический сигнал. Электрический сигнал Ito проводям 6 подается ия регистрирующий прибор. В случае необходимости через катетер 5 в полость корпуса 1 может быть подан калиоровочный сигнал давления.
Зонд для измерения давления в полостях сердца, содержащий катетер, корпус и тензорез1гстор с мембраной, отличаютций1сл тем, что, с целью уменьшения габаритов зонда, возможности введения его в просвет иглы и повышения чувствительности, тензорезистор наклеен ня мембрану, вынолнеш1ую в виде язычка и закрепленную в корпусе консольно, и вместе с корпусом помещен в эластичную оболочку.
322185
Редактор Н. Старостина
Заказ 121,5 Изд. № 1760 Тираж 473 Подписное
Ц11ИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР
Москва, К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Составитель Е. Ланцбург
Техред Л. Евдоиов
Корректоры: О. Волкова и Л. Орлова
