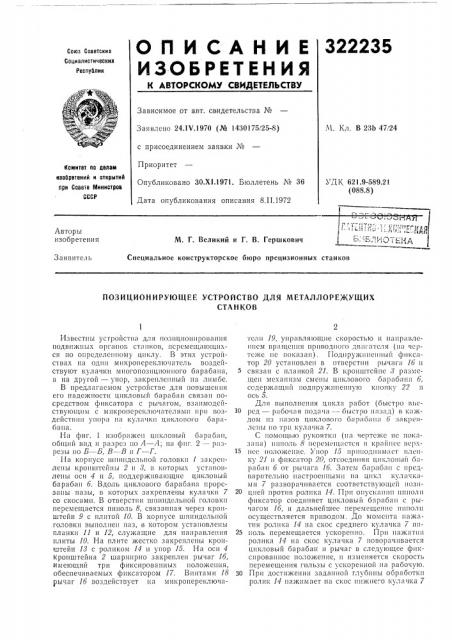

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Са((иалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.1Ч.1970 (№ 1430175/25-8) М. Kë В 23Ь 47/24 с присоединением заявки №

Приоритет

Комитет по делом изобретений и открытий при Совете Министров

СССР

Опубликовано 30.Х1.1971. Бюллетень № 36

Дата опубликования описания 8.11.1972

УД I(621.9-589.21 (088.8) 1 б / ю ) }!

Авторы изобретения

М. Г, Великий и Г. В. Гершкович

Заявитель

Специальное конструкторское бюро прецизионных станков

ПОЗИЦИОНИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ МЕТАЛЛОРЕ)КУЩИХ

СТАНКОВ

Известны устройства для позиционирования подви>кных Opt;tttoB станков, псрсмещлющихся по определенному циклу. В этих устройствах на один микропереключатель воздействуют кула II

В предлагаемом устройстве для повышения его надежности цикловый барабан связан посредством фиксатора с рычагом, взаимодействующим с микропереключателями при воздс и ст 13 l! I v I! 0 р л н (! к у . (1 1 к и ц и кл 0 в 0 ГО 0 3 р (16 (1 па.

Н3 (I>!!Г. 1 !!зоор(1>ксп цl(кловhlй 0((р(10311, общий внд и разрез Ilo Л вЂ” Л; !ьа фнг. 2 — разрезы ноБ — Б,  — В иà — Г.

11а корпусе нгинндсльной головки 1 закреплены кронштейны 2 н 8, в которых установлены оси 4 и 5, поддерживающие цикловьнl барабан б. Вдоль циклового барабана прорезаны пазы, в которых закреплены кулачки 7 со скосами. В отверстии шпиндельной головки перемещается пнноль 8, связанная через кронштейн 9 с плитой 10. В корпусе шпиндельной головки выполнен паз, в котором установлены планки 11 и 12, служащие для направления плиты 10. На плите жестко закреплены кронштейн 18 с роликом 14 и упор 15. На оси 4 кронштейна 2 шарнирно закреплен рычаг 16, имеющий три фиксированных положения, обеспечиваемых фиксатором 17. Винтами 18 рычаг 16 воздействует на микропереключатели 19, управляющие скоростью и направлением вращения приводного двиглтсля (нл чертеже нс показан). ГIодпру>KIIII(. (1(th!I(ф!п<слтор 20 устлновлен в отверстии ры нагл 16 и связан с планкой 21. В кронштейне 8 размещен механизм смены цш< 10Bo(o барабана 6, содержащий нодпру>I

Для выполнения цикла работ (быстро впс10 рсд — рабочая подача — быстро назад) в каждом пз 1((130B н,Ill< 301301 6(1 p(1 0(1 It(i 6 з(1 к(>еllлены но три кулачка 7, С I tot(tot(I h Io РУIтс>I

30 При достижении заданной глубины обработки ролик 14 нажимает п(1 с(<ос ни>кис.-о I<3, (3 11<3 7

322235

Фиг. 1 и происходит поворот циклового барабана б и рычага 1б в другое фиксированное положение, реверс приводного двигателя и затем ускоренное перемещение пиноли 8 вверх до нажатия ролика 14 на скос верхнего кулачка 7. Цикловый барабан поворачивается в исходное положение, и движение пиноли прекращается.

Предмет изобретения

Позиционирующее устройство для металлорежущих станков с закрепленными на многопозиционном циклоном барабане кулачками, упором, связанным с перемещающимся органом и управляющими элементами, например микропереключателями, отличающееся тем, что, с целью повышения надежности конструкции, цикловый барабан связан посредством фиксатора с рычагом, взаимодействующим с

10 микропереключателями при воздействии упора на кулачки циклового барабана.

322235

Г- Г аиг 2

Составитель Г. Дов нар

Техред Л. Богданова

Кооректор Н. Шевченко

Редактор Д. Пинчук

Типография, пр. Сапунова, 2

Заказ 123/3 Изд. № 1769 Тираж 473 Подписнос

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5
