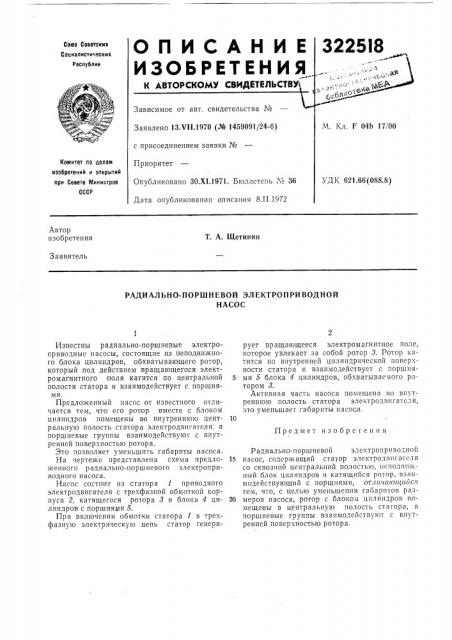

Союз Советскиз

Соииалистичвскик

Республик

Номитет по делам изобретеиий и открытий при Совете Министров

СССР

Автор изобретения

Т. А. Щетинин

Заявитель

РАДИАЛЬНО-ПОРШНЕВОЙ ЭЛЕКТРОПРИ ВОДНОЙ

НАСОС

Известны радиально-поршневые электроприводные насосы, состоящие из неподвижного блока цилиндров, обхватывающего ротор, который под действием вращающегося электромагнитного поля катится по центральной полости статора и взаимодействует с поршнями.

Предложенный насос от известного отличается тем, что его ротор вместе с блоком цилиндров помещены во внутреннюю центральную полость статора электродвигателя, а поршневые группы взаимодействуют с внутренней поверхностью ротора.

Это позволяет уменьшить габариты насоса.

На черте>ке представлена схема предло>кенного радиально-поршневого электроприводного насоса.

Насос состоит из статора 1 приводного электродвигателя с трехфазной обмоткой корпуса 2, катящегося ротора 8 и блока 4 цилиндров с поршнями 5.

При включении обмотки статора 1 в трехфазную электрическую цепь статор генерирует вращающееся электромагнитное поле, которое увлекает за собой ротор 3, Ротор катится по внутренней цилиндрической поверхности статора и взаимодействует с поршня5 ми 5 блока 4 цилиндров, обхватываемого ротором 8.

Активная часть насоса помещена во внутреннюю полость статора электродвигателя, это уменьшает габариты насоса.

Предмет изобретения

Радиально-поршневой электроприводной

15 насос, содержащий статор электродвигателя со сквозной центральной полостью, неподвижный блок цилиндров и катящийся ротор, взаимодействующий с поршнями, отличаютаийся тем, что, с целью уменьшения габаритов раз20 меров насоса, ротор с блоком цилиндров помещены в центральную полость статора, а поршневые группы взаимодействуют с внутренней поверхностью ротора.
