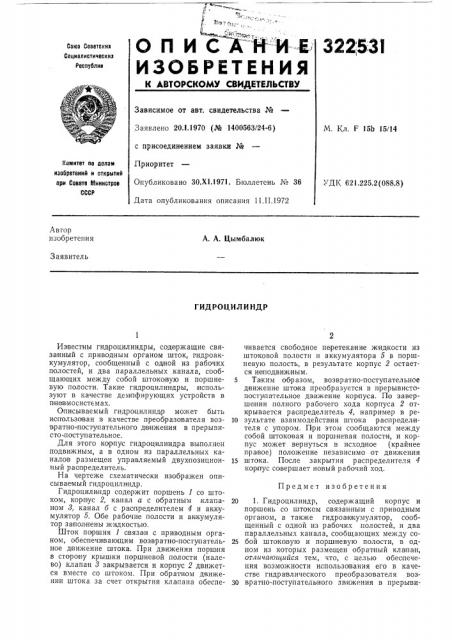

О П И С АЯ--И--K
ИЗОБРЕТЕНИЯ
32253I
Союз Советских
Социалистических
Респтблии
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 20.1.1970 (№ 1400563/24-6) с присоединением заявки №
Приоритет
Опубликовано ЗО.XI.1971. Бюллетень № 36
Дата опубликования описания 11.II.1972
М. Кл. F 15b 15/14
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621,225.2(088.8) Автор изобретения
А. А. Цымбалюк
Заявитель
ГИДРОЦИЛИНДР
Известны гидроцилиндры, содержащие связанный с приводным органом шток, пидроаккумулятор, сообщенный с одной из рабочих полостей, и два параллельных канала, сообщающих между со бой штоковую и поршневую полости. Такие гидроцилиндры, используют в качестве дем пфирующих устройств в п невмосистем ах.
Описываемый гидроцилиндр может быть использован в качестве преобразователя возвратно поступательного движения в прерывисто-.поступательное.
Для этого корпус гидроц илиндра вьвполнен подвижным, а в одном из параллельных каналов размещен управляемый двухпозиционный р аопредел ител ь.
На чертеже схематически изображен описываемый гидроцилиндр.
Гидроцилиндр содержит поршень 1 со штоком, корпус 2, канал а с обратным клапаном 8, канал б с раопределителем 4 и аккумулятор 5. Обе рабочие полости и аикумулятор за полнены жидкостью.
Шток поршня 1 связан с приводным органом, обеспечивающим возвратно-поступательное д вижение штока. При движении поршня в сторону крышки поршневой полости (налево) клапан 8 закрывается и корпус 2 движется вместе со штоком. При обратном движении штока за счет открытия кла пана обеспечивается свободное пвретекание жидкости из штоковой полости и аккумулятора 5 в поршневую полость, в результате корпус 2 остается неподвижным.
5 Таким обр азом, возвратно-поступательное движение штока преобразуется в прерывистопоступательное движение корпуса. По за|вершении полного рабочего хода корпуса 2 открывается распределитель 4, например в ре10 зультате взаимодействия штока распределителя с упором. При этом сообщаются между собой штоковая и поршневая полости, и корпус может вернуться в исходное (крайнее правое) положение независимо от движения
15 штока. После закрытия распределителя 4 кор пус совершает новый рабочий ход.
Предмет изобретения
20 1. Гидроцилиндр, содержащий корпус и поршень со штоком связанным с приводным органом, а также гидроаикумулятор, сообщенный с одной из рабочих, полостей, и два параллельных канала, сообщающих между со25 бой штоковую и порш.невую полости, в одном из которых размещен обратный клапан, отличающийся тем, что, с целью обеспечения возможности использования его в качестве гидравлического преобразователя воз50 вратно-поступательного движения в прерыви322531
Составитель Л, Фейфец
Техред 3. Тараненко
Редактор Е. Кравцова
Корректоры; Е. Зимина и Е, Миронова
Заказ 50)7 Изд. № 1739 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и огкрытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4 5
Типография, пр. Сапунова, 2
cT0- поступательное, корпус гидроцилиндра выполнен подвижным, а в канале, не содержащем обратного кла|пана, размещен управляемый двухпозиционный распределитель, сообщающий штоковую и поршневую полости в конце рабочего хода.
2. Гидроцилинд р по п. 1, отличающийся тем, что, с целью обеспечения непрерывности работы в качестве преобразователя движения, распределитель снабжен штоком, взаимоБ действующим упором в конце рабочего хода.
