322546

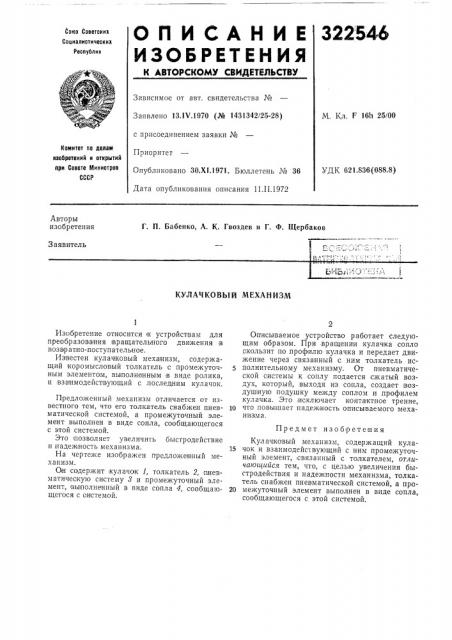

О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.1V.1970 (№ 1431342/25-28) с присоединением заявки №

Приоритет

Опубликовано 30.XI.1971. Бюллетень № 36

Дата опубликования описания 11.11.1972

М. Кл. Г 16h 25100

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.836 (088.8) Авторы изобретения

Г. П. Бабенко, А. К. Гвоздев и Г. Ф. Щербаков

3 аявитель х !

КУЛАЧКОВЫЙ МЕХАНИЗМ

Изобретение относится к устройствам для преобразова|ния вращательного движения в возвратно-поступательное.

Известен кулачковый механизм, содержащий коромысловый толкатель с промеукуточным элементом, вы полне иным в виде ролика, и взаимодействующий с,последним кулачок.

Предложенный механизм отличается от известного тем, что его толкатель снабжен пневматической системой, а промежуточный элемент выполнен в виде сопла, сообщающегося с этой системой.

Это позволяет увеличить быстродействие и надежность механизма.

На чертеже изображен предложенный механизм.

О н содержит кулачок 1, толкатель 2, п невматическую систему 8 и промежуточный элемент, вьвполненный в виде сопла 4, сообщающегося с оистемой.

Описываемое устройство работает следующим образом. При вращении кулачка сопло скользит по профилю кулачка и передает движение через связанный с ним толкатель исполнительному механизму. От пневматической системы к соплу подается сжатый воздух, который, выходя из сопла, создает воздушную подушку между соплом и профилем кулачка. Это,исключает контактное трение, 1р что повышает падеж ность описываемого механиз ма.

Предмет изоб ретеяия

Кул ачковый механизм, содержащий кула15 чок и взаимодейс1вующий с ним промежуточный элемент, связанный с толкателем, отличающийся тем, что, с целью увеличения быстродействия и надежности механизма, толкатель снабжен пневматической системой, а про20 межуточный элемент выполнен в виде сопла, сообщающегося с этой системой.

322546

Редактор Л. Народная

Заказ 50/18 Изд. № 1739 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мпнистоов ГССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Е. Андреенкова

Техред 3. Тараненко

Корректоры: Е, Зимина и Т. Китаева
