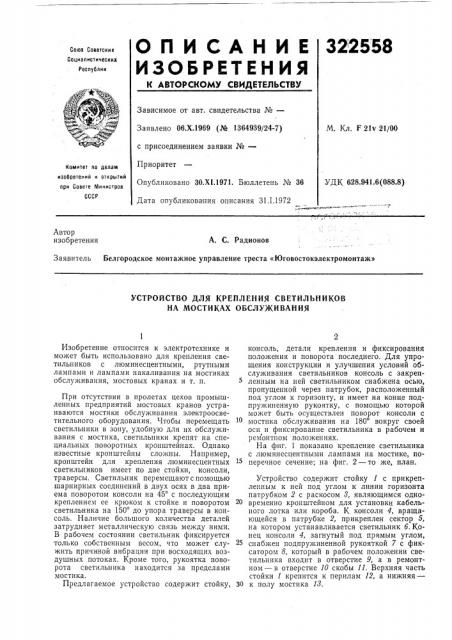

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 06.Х.1969 (№ 1364939/24-7) М. Кл. F 21v 21/00 с присоединением заявки №вЂ”

Приоритет

Опубликовано ЗО.Х!.1971. Бюллетень № 36

Дата опубликования описания 31.1.1972

Комитет по делам изобретений н открытий при Совете тттнннстров

СССР

УДК 628.941.6(088.8) Автор изобретения

А. С. Радионов

Заявитель Белгородское монтажное управление треста «Юговостокэлектромоитаж»

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ СВЕТИЛЬНИКОВ

НА МОСТИКАХ ОБСЛУЖИВАНИЯ

Изобретение относится к электротехнике и может быть использовано для крепления светильников с люминесцентными, ртутными лампами и лампами накаливания на мостиках обслуживания, мостовых кранах и т. п.

При отсутствии в пролетах цехов промышленных предприятий мостовых кранов устраиваются мостики обслуживания электроосветительного оборудования. Чтобы перемещать светильники в зону, удобную для их обслуживания с мостика, светильники крепят на специальных поворотных кронштейнах. Однако известные кронштейны сложны. Например, кронштейн для крепления люминесцентных светильников имеет по две стойки, консоли, траверсы. Светильник перемещают с помощью шарнирных соединений в двух осях в два приема поворотом консоли на 45 с последующим креплением ее крюком к стойке и поворотом светильника на 150 до упора траверсы в консоль. Наличие большого количества деталей затрудняет металлическую связь между ними.

В рабочем состоянии светильник фиксируется только собственным весом, что может служить причиной вибрации при восходящих воздушных потоках. Кроме того, рукоятка поворота светильника находится за пределами мостика.

Предлагаемое устройство содержит стойку, консоль, детали крепления и фиксирования положения и поворота последнего. Для упрощения конструкции и улучшения условий обслуживания светильников консоль с закрепленным на ней светильником снабжена осью, пропущенной через патрубок, расположенный под углом к горизонту, и имеет на конце подпружиненную рукоятку, с помощью которой может быть осуществлен поворот консоли с мостика обслуживания на 180 вокруг своей оси и фиксирование светильника в рабочем и ремонтном положениях.

На фиг. 1 показано крепление светильника с люминесцентными лампами на мостике, поперечное сечение; на фиг. 2 — то же, план.

Устройство содержит стойку 1 с прикрепленным к ней под углом к линии горизонта патрубком 2 с раскосом 8, являющимся одно2О временно кронштейном для установки кабельного лотка или короба. К консоли 4, вращающейся в патрубке 2, прикреплен сектор 5, на котором устанавливается светильник ст. Конец консоли 4, загнутый под прямым углом, снабжен подпружиненной рукояткой 7 с фиксатором 8, который в рабочем положении светильника входит в отверстие 9, а в ремонтном — в отверстие 10 скобы 11. Верхняя часть стойки 1 крепится к перилам 12, а нижняя—

30 к полу мостика 18.

322558

Предмет изобретения

Щиг.1

Фиг. 2

Составитель М. Лойш

Техред 3. Тараненко Корректор Е. Миронова

Редактор Д. Пинчук

Заказ 103/4 Изд. № 1738 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

При необходимости замены ламп или ремонта светильника б рукоятка 7 консоли 4 выводится из фиксированного положения, консоль поворачивается на 180 и фиксируется в ремонтном положении, причем фиксатор 8 вводится в отверстие 10 скобы 11. 3а счет расположения консоли под углом к линии горизонта и крепления светильника на секторе

5 при повороте консоли на 180 происходит перемещение светильника в зону, удобную для его обслуживания, с наклоном, равным удвоенному углу наклона консоли 4 к линии горизонта.

Светильник в ремонтном положении показан штриховой линией на фиг. 1.

Светильник из ремонтного в рабочее положение возвращают в обратном порядке.

Устройство для крепления светильников на мостиках обслуживания, содержащее стойку, 5 консоль, детали крепления и фиксирования положения и поворота светильника, отличающееся тем, что, с целью упрощения конструкции и улучшения условий обслуживания светильников, консоль с закрепленным на ней

10 светильником снабжена осью, пропущенной через патрубок, расположенный под углом к горизонту, и имеет на конце подпружиненную рукоятку, с помощью которой может быть осуществлен поворот консоли с мостика об15 служивания на 180 вокруг своей оси и фиксирование светильника в рабочем и ремонтном положениях.
