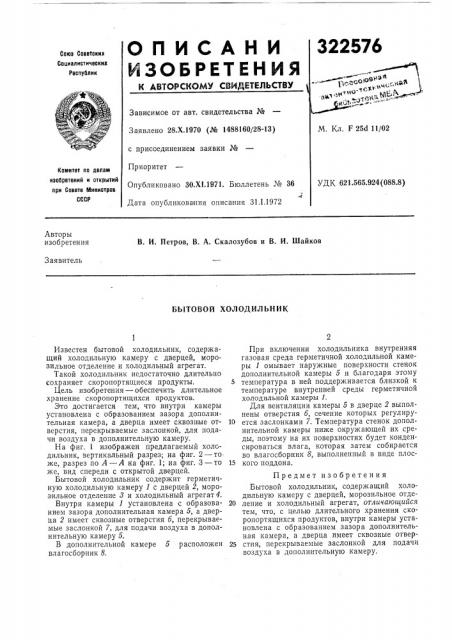

ОПИСАНИ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик еооЯ

Зависимое от авт. свидетельства №

Заявлено 28.Х.1970 (№ 1488160/28-13) с присоединением заявки №

Приоритет

Опубликовано ЗО.XI.1971. Бюллетень № 36

Дата опубликования описания 31.1.1972

25d 11/02

Комитет по делам изобретений и открытий при Совете Министров

СССР.565.924 (088.8) Авторы изобретения

В. И. Петров, В. А. Скалозубов и В. И. Шайков

Заявитель

БЫТОВОЙ ХОЛОДИЛЬНИК

Известен бытовой холодильник, содержащий холодильную камеру с дверцей, морозильное отделение и холодильный агрегат.

Такой холодильник недостаточно длительно сохраняет скоропортящиеся продукты.

Цель изобретения — обеспечить длительное хранение скоропортящихся продуктов.

Зто достигается тем, что внутри камеры установлена с образованием зазора дополнительная камера, а дверца имеет сквозные отверстия, перекрываемые заслонкой, для подачи воздуха в дополнительную камеру.

На фиг. 1 изображен предлагаемый холодильник, вертикальный разрез; на фиг. 2 — то же, разрез по А — А на фиг. 1; на фиг. 3 — то же, вид спереди с открытой дверцей.

Бытовой холодильник содержит герметичную холодильную камеру 1 с дверцей 2, морозильное отделение 8 и холодильный агрегат4.

Внутри камеры 1 установлена с образованием зазора дополнительная камера 5, а дверца 2 имеет сквозные отверстия б, перекрываемые заслонкой 7, для подачи воздуха в дополнительную камеру 5.

В дополнительной камере 5 расположен влагосборник 8.

При включении холодильника внутренняя газовая среда герметичной холодильной камеры 1 омывает наружные поверхности стенок дополнительной камеры 5 и благодаря этому

5 температура в ней поддерживается близкой к температуре внутренней среды герметичной холодильной камеры 1.

Для вентиляции камеры 5 в дверце 2 выполнены отверстия б, сечение которых регулиру10 ется заслонками 7. Температура стенок дополнительной камеры ниже окружающей их среды, поэтому на их поверхностях будет конденсироваться влага, которая затем собирается во влагосборник 8, выполненный в виде плос15 кого поддона.

Предмет изобретения

Бытовой холодильник, содержащий холодильную камеру с дверцей, морозильное отде20 ление и холодильный агрегат, отличающийся тем, что, с целью длительного хранения скоропортящихся продуктов, внутри камеры установлена с образованием зазора дополнительная камера, а дверца имеет сквозные отвер25 стия, перекрываемые заслонкой для подачи воздуха в дополнительную камеру.
