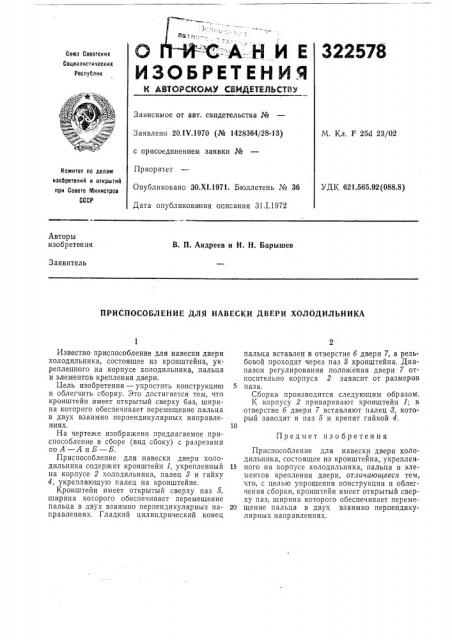

НИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 20.IV.1970 (№ 1428364/28-13) с присоединением заявки №

Приоритет

Опубликовано ЗО.XI.1971. Бюллетень № 36

Дата опубликования описания 31.1.1972

М. Кл. F 25т1 23/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.565.92 (088.8) Авторы изобретения

В. П. Андреев и Н. Н. Барышев

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ НАВЕСКИ ДВЕРИ ХОЛОДИЛЬНИКА

Предмет изобретения

Известно приспособление для навески двери холодильника, состоящее из кронштейна, укрепленного на корпусе холодильника, пальца и элементов крепления двери.

Цель изобретения — упростить конструкцию и облегчить сборку. Это достигается тем, что кронштейн имеет открытый сверху баз, ширина которого обеспечивает перемещение пальца в двух взаимно перпендикулярных направлениях.

На чертеже изображено предлагаемое приспособление в сборе (вид сбоку) с разрезами поА — А иБ — Б.

Приспособление для навески двери холодильника содержит кронштейн 1, укрепленный на корпусе 2 холодильника, палец 8 и гайку

4, укрепляющую палец на кронштейне.

Кронштейн имеет открытый сверху паз 5, ширина которого обеспечивает перемещение пальца в двух взаимно перпендикулярных направлениях. Гладкий цилиндрический конец пальца вставлен в отверстие б двери 7, а резьбовой проходит через паз 5 кронштейна. Диапазон регулирования положения двери 7 относительно корпуса 2 зависит от размеров

5 паза.

Сборка производится следующим образом.

К корпусу 2 приваривают кронштейн l; в отверстие б двери 7 вставляют палец 8, который заводят в паз 5 и крепят гайкой 4.

Приспособление для навески двери холодильника, состоящее из кронштейна,.укреплен15 ного на корпусе холодильника, пальца и элементов крепления двери, отличающееся тем, что, с целью упрощения конструкции и облегчения сборки, кронштейн имеет открытый сверху паз, ширина которого обеспечивает переме20 щение пальца в двух взаимно перпендикулярных направлениях.

322578

Составитель Г. Субботина

Текред 3. Тараненко

Корректор Е. Миронова

Редактор Н. Старостина

Заказ 103/18 Изд. № 1738 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
