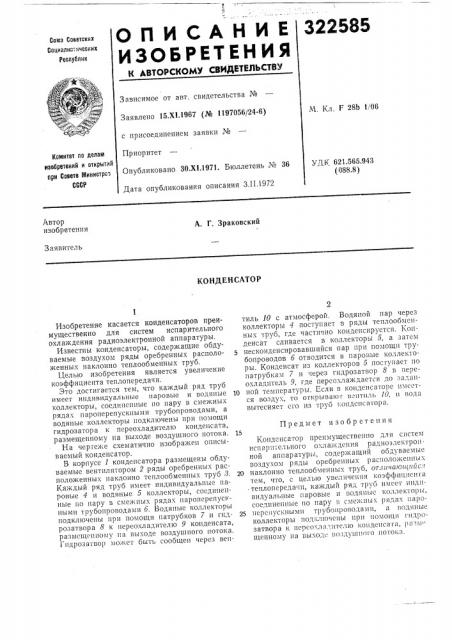

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

322585

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15.Х1.1967 (№ 1197056/24-6) с присоединением заявки №

Приоритет

Опубликовано ЗО.Xl.1971. Бюллетень № 36

Дата опубликования описания З,II.1972

М. Кл. F 28b 1106

Комитет по делает изобретений и открытий при Совете овинистроз

СССР

УДК 621 565.943 (088,8) Автор изобретения

А. Г. Зраковский

Заявитель

КОНДЕНСАТОР

Изобретение касается конденсаторов преимущественно для систем испарительного охлаждения радиоэлектронной аппаратуры.

Известны конденсаторы, содержащие обдуваемые воздухом ряды оребренных расположенных наклонно теплообменных труб.

Целью изобретения является увеличение коэффициента теплопередачи.

Это достигается тем, что каждый ряд труб имеет индивидуальные паровые и водяные коллекторы, соединенные по пару в смежных рядах пароперепускными трубопроводами, а водяные коллекторы подключены при помощи гидрозатора к переохладителю конденсата, размещенному па выходе воздушного потока.

На черте>ке схематично изображен описываемый конденсатор.

В корпусе 1 конденсатора размещены обдуваемые вентилятором 2 ряды оребренных расположенных наклонно теплообменных труб 8.

Каждый ряд труб имеет индивидуальные паровые 4 и водяные 5 коллекторы, соединенные по пару в смежных рядах пароперепускными трубопроводами б. Водяные коллекторы подключены при помощи патрубков 7 и гидрозатвора 8 к переохладителю 9 конденсата, размещенному па выходе воздушного потока.

Гпдрозатвор может быть сообщен через вептиль 10 с атмосферой. Водяной пар через коллекторы 4 поступает в ряды теплообменных труб, где частично конденсируется. Конденсат сливается в коллекторы 5, а затем несконденсировавшийся пар прп помощи трубопроводов б отводится в паровые коллекторы. Конденсат из коллекторов 5 посгупает по патрубкам 7 и через гидрозатвор 8 в переохладптель 9, где персохлаждается до ".адап10 пой температуры. Если в конденсаторе имеется воздух, то открывают вентиль 10, и вода вытесняет его из труб «опдспсатора.

Предмет изобретения

Конденсатор преимущественно для систем испарптельного охлаждения радиоэлектроп. ной аппаратуры, содер>кащий обдуваемые воздухом ряды оребренных расположенных

20 наклонно теплообменных тру.б, отлича опрйс! тем, что, с целью увеличения коэффицисн l a теплопередачп, каждый ряд труо имеет индивидуальные паровые и водяные коллекторы, соединенные по пару и смежных рядах паро25 перепускнымп трубопроводамн, а водяные коллекторы подк>почены прп помощи гидрозатвора к персохля:;птсл10 конденсата, p1 IMI щенному па выходе воздушного потока.
