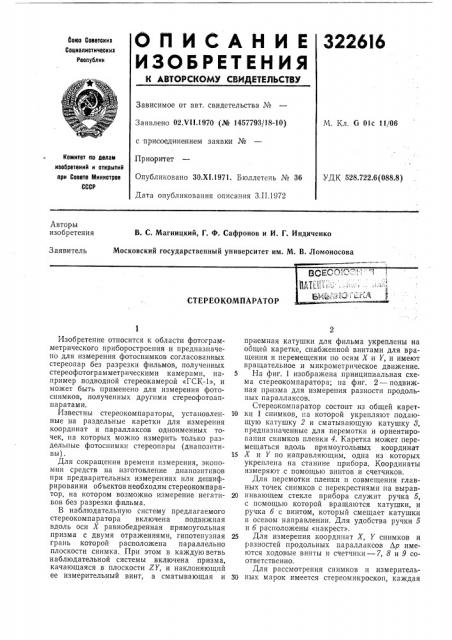

ОПИСАНИЕ 322616

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиих

Социалистических

Реопублик

Зависимое от авт. свидетельства №

Заявлено 02. т 11.1970 (№ 1457793/18-10) с присоединением заявки № .Приоритет

Опубликовано ЗО.XI.1971. Бюллетень № 36

Дата опубликования описания З.П.1972

М. Кл. G 01с 11/06

Комитет по делам изобретений и открытий лри Совете Министров

СССР

УДК 528.722.6(088.8) Авторы изобретения

В. С. Магницкий, Г. Ф. Сафронов и И. Г. Индиченко

Московский государственный университет им. М. В. Ломоносова

Заявитель

СТЕРЕОКОМПАРАТОР

Изобретение относится к области фотограмметрического приборостроения и предназначено для измерения фотоснимков согласованных стереопар без разрезки фильмов, полученных стереофотограмметрическими камерами, например подводной стереокамерой «ГСК-1», и может быть применено для измерения фотоснимков, полученных другими стереофотоаппаратами.

Известны стереокомпараторы, установленные на раздельные каретки для измерения координат и параллаксов одноименных точек, на которых можно измерить только раздельные фотоснимки стереопары (диапозитивы).

Для сокращения времени измерения, экономии средств на изготовление диапозитивов при предварительных измерениях или дешифрировании объектов необходим стереокомпаратор, на котором возможно измерение негативов без разрезки фильма.

В наблюдательную систему предлагаемого стереокомпаратора включена подвижная вдоль оси Х равнобедренная прямоугольная призма с двумя отражениями, гипотенузная грань которой расположена параллельно плоскости снимка. При этом в каждую ветвь наблюдательной системы включена призма, качающаяся в плоскости ZY, и наклоняющий ее измерительный винт, а сматывающая и приемная катушки для фильма укреплены на общей каретке, снабженной винтами для вращения и перемещения по осям Х и У, и имеют вращательное и микрометрическое движение.

5 На фиг. 1 изображена принципиальная схема стереокомпаратора; на фиг. 2 — подвижная призма для измерения разности продольных параллаксов.

Стереокомпаратор состоит из общей карет10 ки 1 снимков, на которой укрепляют подающую катушку 2 и сматывающую катушку 8, предназначенные для перемотки и ориентирования снимков пленки 4. Каретка может перемещаться вдоль прямоугольных координат

15 Х и Y по направляющим, одна из которых укреплена на станине прибора. Координаты измеряют с помощью винтов и счетчиков.

Для перемотки пленки и совмещения главных точек снимков с перекрестиями на вырав20 нивающем стекле прибора служит ручка б, с помощью которой вращаются катушки, и ручка б с винтом, который смещает катушки в осевом направлении. Для удобства ручки б и б расположены «накрест».

25 Для измерения координат Х, Y снимков и разностей продольных параллаксов Лр имеются ходовые винты и счетчики — 7, 8 и 9 соответственно.

Для рассмотрения снимков и измеритель30 ных марок имеется стереомикроскоп, каждая

322616

3 ветвь которого состоит из объектива 10, измерительной марки 11, окуляра 12 и двух неподвижных прямоугольных призм И, гипотенузные грани которых параллельны. Призмаромб, обычно включаемая в схему стереомикроскопа для установки главного базиса, на чертеже не показана.

Призмы 14 служат для наклона оптической оси стереомикроскопа на необходимый угол визирования, а также используются для

10 устранения поперечного параллакса и его измерения путем наклона призмы винтом 15 с микрометренным отсчетом.

Левая прямоугольная призма 1б с двумя отражениями от катетных граней может вращаться вокруг вертикальной оси 17 при помощи винта 18 с рукояткой для устранения видимого взаимного угла поворота снимков в своей плоскости. Правая прямоугольная призма 19 с двумя отражениями перемещается от винта 20 вдоль оси Х прибора для измерения разности продольных параллаксов Лр.

Для измерения величины Ар=ее =дд прямоугольную равнобедренную призму необ2S ходимо переместить на величину в gee к

При перемещении призмы вдоль гипотенузной грани происходит смещение оси визирования без изменения длины хода лучей (см. фит. 2 — абвгде=абв г д e ), что позволяет применить один объектив вместо двух с параллельным ходом лучей. Кроме того, возможные угловые ошибки при перемещении призмы не вносят погрешности в результате измерений разностей продольных параллаксов, так как линии визирования не изменяют своего направления при наклонах гипотенузной грани на небольшие углы к оси Х прибора.

Предмет изобретения

1. Стереокомпаратор, содержащий станину, оптическую систему для наблюдения стереопары, систему для измерения плоских прямоугольных координат и разностей продольных параллаксов, стереомикроскоп для наблюдения фотоснимков с измерительными марками, отличающийся тем, что, с целью возможности измерения разностей продольных параллаксов одноименных точек снимков на неразрезанном фильме и упрощения конструкции, в наблюдательную систему введена подвижная вдоль оси Х равнобедренная прямоугольная призма с двумя отражениями, гипотенузная грань которой расположена параллельно плоскости снимка.

2. Стереокомпаратор по п. 1, отличающийся тем, что, с целью устранения и измерения поперечных параллаксов, в каждую ветвь наблюдательной системы введена призма, качающаяся в плоскости ZY, и наклоняющий ее измерительный винт, а сматывающая и приемная катушки для фильма укреплены на общей каретке, снабженной винтами для вращения и перемещения по осям Х и Y.
