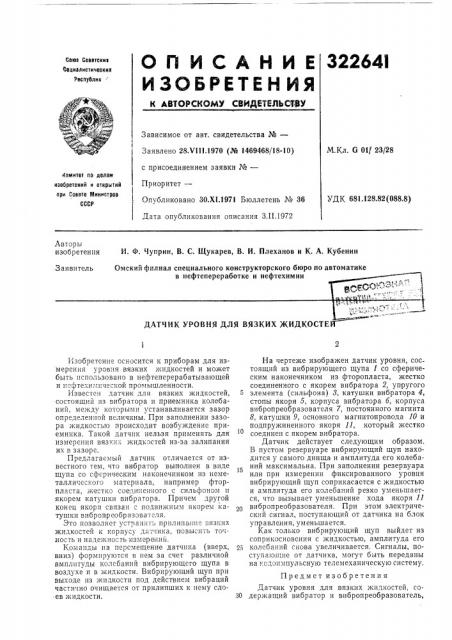

32264l

QA ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОс!АУ СВИДЕТЕЛЬСТВУ

Cees Советскис

Социалистических

Реслтблик

Зависимое от авт. свидетельства №вЂ”

Заявлено 28.Ч111.1970 (№ 1469468/18-10) с присоединением заявки №вЂ”

Приоритет—

Опубликовано ЗО.Х1.1971 Бюллетень № 36

Дата опубликования описания 3.П.1972

М.Кл. G 01/ 23/28 комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 681.128.82 (088.8) Авторы изобретения

И. Ф. Чуприн, В. С. Щукарев, В. И. Плеханов и К. А. Кубенин

Омский филиал специального конструкторского бюро по автоматике. Заявитель

Изобретение осносится к приборам для измерения уровня вязких жидкостей и может быть использовано в нефтеперерабатывающей и нсфтехи. тической промышленности. ! тзвесте-! датчик для вязких жидкостей, состоящий из вибратора и приемника колебаний, между которыми устанавливается зазор определенной величины. При заполнении зазора жидкостью происходит возбуждение приемника. Такой датчик нельзя применять для измерения вязких жидкостей из-за залипания их в зазоре.

Предлагаемый датчик отличается от известного тем, что вибратор выполнен в виде щупа со сферическим наконечником из неметаллического материала, например фторпласта, жестко соединенного с сильфоном и якорем катушки вибратора. Причем другой конец якоря связан с подвижным якорем катушки вибропреобразователя.

Это позволяет устранит пр!!липание вязких жидкостеи к корпу/су дат !ика, повысить TO"-!ность и надежность измерений.

Команды на перемещение датчика (вверх, вниз) формируются в пем за счет различной амплитуды колебаний вибрирующего щупа в воздухе и в жидкости. Вибрирующий щуп при выходе из жидкости под действием вибраций частично очищается от прилипших к нему слоев жидкости, На чертеже изображен датчик уровня, состоящий из вибрирующего щупа 1 со сферическим наконечником из фторопласта, жестко соединенного с якорем вибратора 2, упругого

З элемента (сильфона) 8, катушки вибратора 4, стопы якоря 5, корпуса вибратора б, корпуса вибропреобразователя 7, постоянного магнйта

8, катушки 9, основного магнитопровода 10 и подпружиненного якоря 11, который жестко соединен с якорем вибратора.

Датчик действует следующим образом.

В пустом резервуаре вибрирующий щуп находится у самого днища и амплитуда его колебаний максимальна. При заполнении резервуара или при измерении фиксированного уровня вибрирующий щуп соприкасается с жидкостью и амплитуда его колебаний резко уменьшается, что вызывает уменьшение хода якоря 11 вибропреобразователя. При этом электрический сигнал, поступающий от датчика на блок управления, уменьшается.

Как только вибрирующий щуп выйдет из соприкосновения с жидкостью, амплитуда его

25 колебаний снова увеличивается. Сигналы, поступающие от датчика, могут быть переданы на кодоимпульсную телемеханическую систему.

Предмет изобретени я

Датчик уровня для вязких жидкостей, соз0 держащий вибратор и вибропреобразователь, 322641

Составитель Н. Варнек

Техред Л. Богданова

Редактор Л. Народная

Корректор И. И1матова

Заказ 865 Изд. № 1743 Тираж 47,3 Подписное

ЦНИИ ПИ Комитета по делам изобретений и открытий при Совете Министров СССР

М осква, Ж-35, Раушская наб., д, 4/5

Типография № 24 Главполиграфпрома, Москва, Г-19, ул. Маркса — Энгельса, 14. расположенные в одном корпусе, отличающийся тем, что с целью устранения прилипания вязких жидкостей к корпусу датчика, повышения точности и надежности измерения, вибратор выполнен в виде щупа со сферическим наконечником из неметаллического материала, например фторопласта, жестко соединенного с сильфоном и якорем катушки вибратора,. причем другой конец якоря связан с подвижным якорем катушки вибропреобразователя.
