Термоэлектрический прибор
Иллюстрации
Реферат
ля

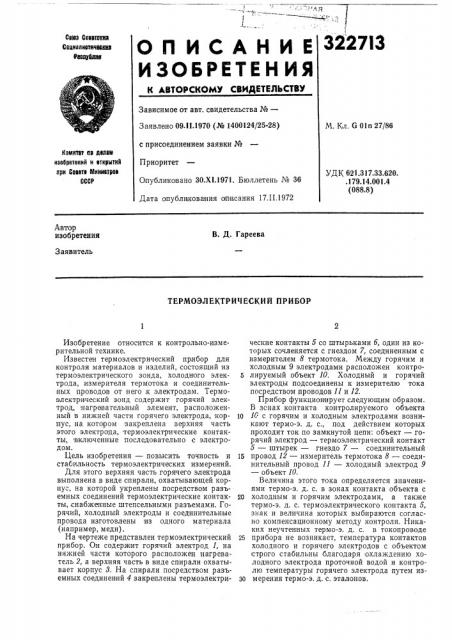

О п И С А Н ItI Е 3227И
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Са1аз Свавщаи
Сацивливтичваще
Равпуйщв
Зависимое от авт. свидетельства №вЂ”
Заявлено 09.11.1970 (№ 1400124 25-28) с присоединением заявки №
Приоритет
Опублико|вано ЗО.Х1.1971. Бюллетень № 36
Дата о публикования описания 17.П,1972
М. Кл. G 01п 27/86
Камитвт ав двпав ивабрвтвиий и втирытий при Свавтв 1т1иниатраа
СССР
УД К 621,317-33.620.
179 14 001 4 (088.8) Автор изобретения
B. Д. Гареева
Заявитель
ТЕРМОЭЛЕКТРИЧЕСКИЙ ПРИБОР
Изобретение относится к контрольно-измерительной технике.
Известен термоэлектрический прибор для контроля материалов и изделий, состоящий из термоэлектрического зонда, холодного электрода, измерителя термотока и соединительных проводов от него,к электродам, Термоэлектрический зонд содержит горячий электрод, нагревательный элемент, расположенный в нижней части горячего электрода, корпус, на кото ром закреплена верхняя часть этого электрода, термоэлектрические контакты, включенные последовательно с электродом.
Цель изобретения — повысить точность и стабильность термоэлектрических измерений.
Для этого верхняя часть горячего электрода выполнена в виде спирали, охватывающей корпус, на которой укреплены посредством разьемных соединений термоэлектрические контакты, снабженные штепсельными разъемами. Горячий, холодный электроды и соединительные провода изготовлены из одного материала (например, меди).
На чертеже представлен термоэлектрический прибор. Он содержит горячий электрод 1, на нижней части которого расположен нагреватель 2, а верхняя часть в виде спирали охватывает корпус 8. На спирали посредством разьемных соединений 4 закреплены термоэлектрические контакты 5 со штырьками 5, один из которых сочленяется с гнездом 7, соединенным с измерителем 8 термотока. Между горячим и холодным 9 электродами расположен контро5 лируемый объект 10. Холодный и горячий электроды подсоединены к измерителю тока посредством проводов 11 и 12.
Прибор функционирует следующим образом.
В зонах контакта контролируемого объекта
10 10 с горячим и холодным электродами возникают термо-э. д. с., под действием которых проходит ток по замкнутой цепи; объект — горячий электрод — термоэлектрический контакт
5 — штырек — гнездо 7 — соединительный
15 провод 12 — измеритель термотока 8 — соединительный провод 11 — холодный электрод 9 — объект 10.
Величина этого тока определяется значениями термо-э. д. с. в зонах контакта объекта с
20 холодным и горячим электродами, а также термо-э. д. с. термоэлектрического контакта 5, знак и величина которых выбираются согласно компенсационному методу контроля. Никаких неучтенных термо-э. д. с. в токопроводе
25 прибора не возникает, температура контактов холодного и горячего электродов с объектом строго стабильны благодаря охлаждению холодного электрода проточной водой и контролю температуры горячего электрода путем изЗО мерения термо-э. д. с, эталонов, 322713
А-А
Составитель А, Духании
Редактор Л. Народная Техред Е. Борисова Корректоры. Л, Орлова и H. Коваленко
Заказ 866 Изд. № 1747 Тираж 473 Подписное
ЦНИИПИ .Комитета по делам езооретенмй и отирытнй при Совете Ми пиетров СССР
Москва, Ж-35, Раушская нао., д. 4/5
Тнлография № 24 Главполиграфпрома, Москва, Г- 19, ул. Маркса — Энгельса, 14
По показаниям измерителя термотока 8 определяется физико-химическое состояние объекта 10.
Предмет изобретения
Термоэлектрический прибор для контроля материалов и изделий, содержащий холодный и горячий электроды, нагревательный элемент, расположенный на нижней части горячего электрода, корпус, на котором закреплена верхняя часть этого электрода, термоэлектрические контакты, включенные последовательно с электродами, измеритель термотока и соединительные провода к нему от горячего и холодного электродов, отличающийся тем, что, с целью повышения точности и стабильности термоэлектрических измерений, верхняя часть горячего электрода выполнена в виде спирали, охватывающей корпус, на которой укреплены посредством разъемных соединений термоэлектрические контакты, снабженные штепсельными разъемами, а горячий, холодный электроды
1р и соединительные провода от них к измерителю термотока изготовлены из одного материала (например, меди).
