Реферат

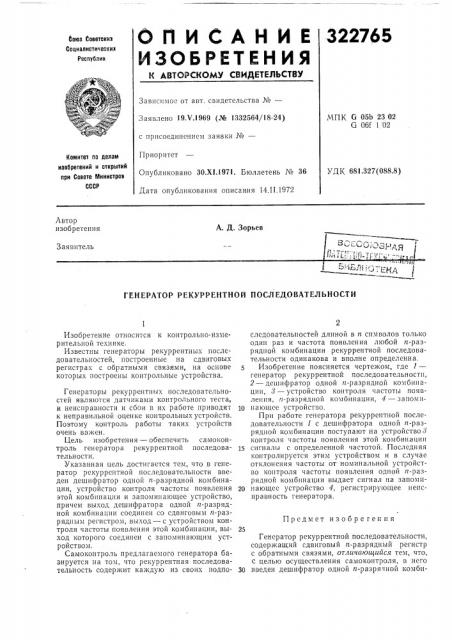

0nИС НИE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

322765

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

МПК б 05b 23 02

G Обг 1 02

Заявлено 19Х.1969 (№ 1332564/18-24) с присоединением заявки №вЂ”

Приоритет

Опубликовано ЗО.Х1.1971. Бюллетень № 36

Дата опубликования описания 14.11.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.327(088.8) Автор изобретения

А. Д. Зорьев

Заявитель

ГЕНЕРАТОР РЕКУРРЕНТНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ

Предмет изобрегения

Изобретение относится к контрольно-измерительной технике.

Известны генераторы рекуррентных последовательностей, построенные на сдвиговых регистрах с обратными связями, на основе которых построены контрольные устройства.

Генераторы рекуррентных последовательностей являются датчиками контрольного теста, и неисправности и сбои в их работе приводят к неправильной оценке контрольных устройств.

Поэтому контроль работы таких устройств очень ва>кен.

Цель изобретения — обеспечить самоконтроль генератора рекуррентной последовательности.

Указанная цель достигается тем, что в генератор рекуррснтной последовательности введен дешифратор одной п-разрядной комбинации, устройство контроля частоты появления этой комбинации и запоминающее устройство, причем выход дешифратора одной гг-разрядной комбинации соединен со сдвнговым и-разрядным регистром, выход — с устройством контроля частоты появления этой комбинации, выход которого соединен с запоминающим устройством.

Самоконтроль предлагаемого генератора базируется на том, что рекуррентная последовательность содержит каждую из своих подпо2 следовательностей длиной в гг символов только один раз и частота появления любой гг-разрядной комбинации рекуррентной последовательности одинакова и вполне определенна.

Изобретение поясняется чертежом, где 1— генератор рекуррентной последовательности, 2 — дешифратор одной и-разрядной комбинации, 8 — устройство контроля частоты появления, .г-разрядной комбинации, 4 — запомн10 нающсе устройство.

Прп работе генератора рекуррентной последовательности 1 с дешифратора одной и-разрядной комбинации поступают на устройство » контроля частоты появления этой комбинации

15 сигналы с определенной частотой. Последняя контролируется этим устройством и в случае отклонения частоты от номинальной устройство контроля частоты появления одной и-разрядной комбинации выдает сигнал на запомп20 нающес устройство 4, регистрирующее неисправность генератора.

Генератор рекуррентной последовательности, содержащий сдвиговый и-разрядный регистр с обратными связями, отлачагощийся тем, что, с целью осуществления самоконтроля, в него

30 введен дешифратор одной и-разрячной комбиСоставитель Л. Сечкин

Техред 3. Тараненко

Корректоры: Й. Михеева и Н. Шевченко

Редактор Ю. Полякова

Заказ 104/2 Изд. № 1764 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-З5, Рау|нская наб., д. 4/5

Типография, ир, Сапунова, 2 нации, устройство контроля частоты появления этой комбинации и запоминающее устройство, причем выход дешифратора одной и-разрядной комбинации соединен со сдвиговым и-разрядным регистрбм, выход — с устройствОМ контроля частоты появления этой комбинации, выход которого соединен с запоминающим устройством.
