Спиральная замедляющая система
Иллюстрации
Реферат

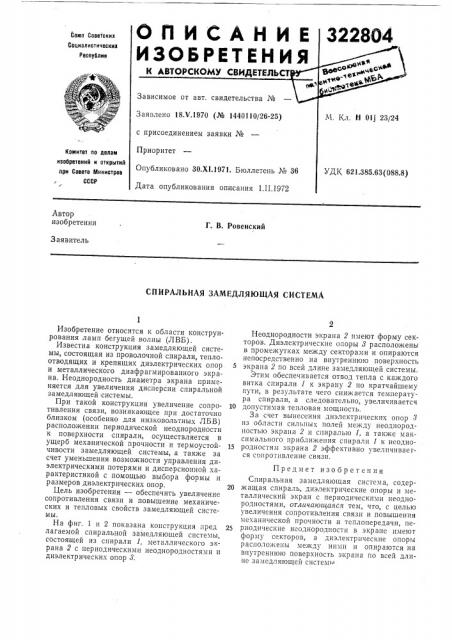

Союз Советских
Социалистических
Ресотблии
Комитет по лелем иаобретеииб и открытий лри Совете Министров
СССР.с
Автор изобретения
Г. В. Ровенский
Заявитель
СПИРАЛЬНАЯ ЗАМЕДЛЯхОЩАЯ СИСТЕМА
Изобретение относится к области конструирования ламп бегущей волны (JIBE).
Известна конструкция замедляющей системы, состоящая из проволочной спирали, теплоотводящих и крепящих диэлектрических опор и металлического диафрагмированного экрана. Неоднородность диаметра экрана применяется для увеличения дисперсии спиральной замедляющей системы.
При такой конструкции увеличение сопротивления связи, возникающее при достаточно близком (особенно для низковольтных ЛБВ) расположении периодической неоднородности к поверхности спирали, осуществляется в ущерб механической прочности и термоустойчивости замедляющей системы, а также за счет уменьшения возможности управления диэлектрическими потерями и дисперсионной характеристикой с помощью выбора формы и размеров диэлектрических опор.
Цель изобретения — обеспечить увеличение сопротивления связи и повышение механических и тепловых свойств замедляющей системы.
На фиг. 1 и 2 показана конструкция пред лагаемой спиральной замедляющей системы, состоящей из спирали 1, металлического экрана 2 с периодическими неоднородностями и диэлектрических опор 8.
Неоднородности экрана 2 имеют форму секторов. Диэлектрические опоры 8 расположены в промежутках между секторами и опираются непосредственно на внутреннюю поверхность
5 экрана 2 по всей длине замедляющей системы.
Зтим обеспечивается отвод тепла с каждого витка спирали 1 к экрану 2 по кратчайшему пути, в результате чего снижается температура спирали, а следовательно, увеличиваетсч
10 допустимая тепловая мощность.
За счет вынесения диэлектрических опор 3 из области сильных полей между неоднородностью экрана 2 и спиралью 1, а также максимального приближения спирали 1 к неодно15 родностям экрана 2 эффективно увеличивается сопротивление связи.
Предмет изобретения
Спиральная замедляющая система, содер20 жащая спираль, диэлектрические опоры и металлический экран с периодическими неоднородностями, отличающаяся тем, что, с целью увеличения сопротивления связи и повышения механической прочности и теплопередачи, пе25 риодические неоднородности в экране имеют форму секторов, а диэлектрические опоры расположены между ними и опираются на внутреннюю поверхность экрана по всей длине замедляющей системь
322804 ю
/ /г
t/g
Фиг,. 1
Фиг.Я
