Реферат

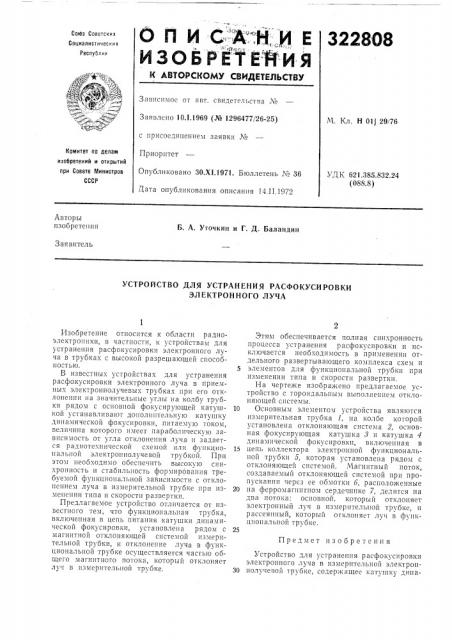

О П И С""А".", Н;„.g Е

ИЗОБ РЕТЕЙИтЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

3228ОЗ

Союз Советских

Социалистинеснкх

Республик

Зависимое от авт. свидетельства №

Заявлено 10Л.1969 (№ 1296477/26-25) М, Кл. Н Olj 29/76 с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 30,Х1.1971. Бюллетень ¹ 36

Дата опубликования описания 14,11,1972

УДК 621.385,832.24 (088.8) Авторы изобретения

Б. А. Уточкин и Г. Д. Баландин

Заявитель

УСТРОЙСТВО ДЛЯ УСТРАНЕНИЯ РАСФОКУСИРОВКИ

ЭЛЕКТРОННОГО ЛУЧА

Предмет изобретения

Изобретение относится к области радиоэлектроники, в частности, к устройствам для устранения расфокусировки электронного луча в трубках с высокой разрешающей способностью.

В известных устройствах для устранения расфокусировки электронного луча в приемпых электроннолучевых трубках при его отклонении па значительные углы на колоу трубки рядом с основной фокусирующей катушкой устанавливают дополнительную катушку динамической фокусировки, питаемую током, величипа которого имеет параболическую зависимость от угла отклонения луча и задаетс ÿ радиотехнической схемой или функциональной электроннолучевой трубкой. При этом необходимо обеспечить высокую синхронность и стабильность формирования требуемой функциональной зависимости с отклонением луча в измерительной трубке при изменении типа и скорости развертки.

Предлагаемое устройство отличается от известного тем, что функциональная трубка, включенная в цепь питания катушки динамической фокусировки, установлена рядом с магцитпой отклоняющей системой измерительной трубки, и отклонение луча в функциональной трубке осуществляется частью общего магнитного потока, который отклоняет луч в измерительной трубке.

Этим обеспечивается полная сштхронность процесса устранения расфокусировки и исключается необходимость в применении отдельного развертывающего комплекса схем и

5 элементов для функциональной трубки при изменении типа и скорости развертки.

На чертеже изображено предлагаемое устройство с тороидальпым выполнением отклоняющей системы.

10 Основным элементом устройства являются измерительная трубка 1, иа колбе которой установлена отклоняющая система 2, основная фокуспрующая катушка 8 и катушка 4 динамической фокусировки, включенная в

15 цепь коллектора электронной фу!!кциональной трубки 5, которая установлена рядом с отклоняющей системой. Магнитный поток, создаваемый отклоняющей системоп при пропускании через ее обмотки 6, расположенные

20 па ферромагппгном сердечнике 7, делится на два потока: основ!!о!т, который отклоняет электронный луч в измерительной трубке, и рассеянный, которьш отклоняет луч в функциональной трубке.

Устройство для устранения расфокусировки электронного луча в измерительной электрон30 полу чево1! тру бке, содер кaщee кат птку. дипа322808

Составитель Н. Таборко

Техред 3. Тараненко

Редактор Ю. Полякова

Корректоры: Н, Коваленко и Е. Михеева

Заказ 122717 Изд. Ие 1765 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений,и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 мической фокусировки и функциональную трубку, отличающееся тем, что, с целью повышения экономичности динамической коррекции, функциональная трубка, включенная последовательно с катушкой динамической фокусировки, установлена по отношению к отклоняющей системе измерительной трубки таким образом, что отклонение луча в функциональной трубке осуществляется частью

5 рассеянного магнитного потока этой системы.
