Реферат



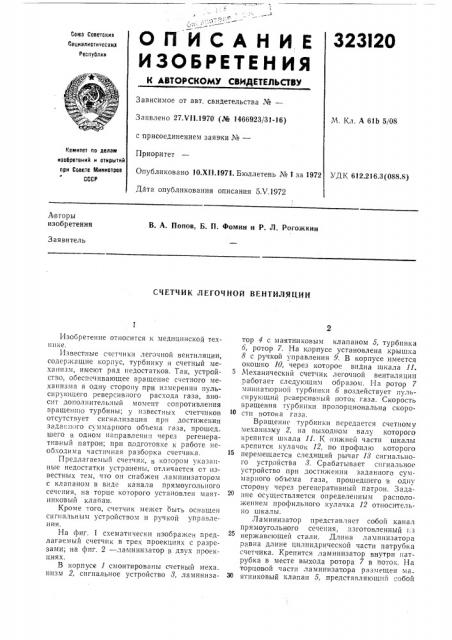

В

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

323I20

Союз Советския

Социалистичесних

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №вЂ”

Заявлено 27. т 1!.1970 (¹ 1466923/31-16) М. Кл. А 61b 5/ 08 с присоединением заявки ¹â€”

Приор и те т

Опубликовано 10.ХП.1971. Бюллетень № 1 за 1972 УДК 612.216.3(088.8)

Дата опубликования описания 5. т1.1972

Ксятмтет по делам изооретеиий и открытий при Совете Министров

СССР

Авторы изобретения

В. А. Попов, Б. П. Фомин и Р. Л. Рогожкин

Заявитель

СЧЕТЧИК ЛЕГОЧНОЙ ВЕНТИЛЯЦИИ

Изобретение относится к медицинской технике.

Известные счетчики легочной вентиляции, содержащие корпус, турбинку и счетный механизм, имеют ряд недостатков. Так, устройство, обеспечивающее вращение счетного механизма в одну сторону при измерении пульсирующего реверсивного расхода газа, вносАТ дополнительный моме IT сопротивления вращению турбины; у известных счетчиков отсутствует сигнализация при достижении заданного суммарного объема газа, прошед шего в одном направлении через регенеративный патрон; при подготовке к работе необходима частичная разборка счетчика.

Предлагаемьш счетчик, в котором указанные недостатки устранены, отличается от известных тем, что он снабжен ламинизатором с клапаном в виде канала прямоугольного сечения, на торце которого установлен маятниковый клапан.

Кроме того, счетчик межет быть оснащен сигнальным устройством и ручкой управления.

На фиг. 1 схематически изображен предлагаемый счетчик в трех проекциях с разрезами; на фиг. 2 — ламинизатор в двух проекциях.

В корпусе 1 смонтированы счетный меха низм 2, сигнальное устройство 8, ламинизатор 4 с маятниковым клапаном 5, турбинка

6, ротор 7. На корпусе установлена крышка

8 с ручкой управления 9. В корпусе имеется окошко 10, через которое видна шкала 11.

Механический счетчик легочной вентиляции работает следующим образом. На ротор 7 мин,иатюрной турбинки 6 воздействует пульсирующий рсверсивный поток газа. Скорость вращения турбинки пропорциîHàëьíа скорости потока газа.

Вращение турбинки передается счетному механизму 2, на выходном валу которого крепится шкала 11. К нижней части шкалы крепится кулачок 12, по профилю которого перемещается следящий рычаг 18 сигнального устройства 8. Срабатывает сигнальное устройство при достижении заданного суммарного объема газа, прошедшего в одну сторону через регенеративный патрон. Задание осуществляется определенным расположением профильного кулачка 12 относительно шкалы.

Ламинизатор представляет собой канал прямоугольного сечения, изготовленный I; з нержавеющей стали. Длина ламинизатора равна длине цилиндрической части патрубка счетчика. Крепится ламинизатор внутри патрубка в месте выхода ротора 7 в поток. На торцовой части ламинизатора размещен ма

З0 ятниковый клапан 5, представляющий собой

323120 прямоугольную пластину, выполненную из полистирольной пленки и прикрепленную одной стороной к оси 14. Клапан 5 вместе с осью 14 вращается в камнях. его движение напоминает движение маятника.

При совпадении направлений движения потока и открытия клапана последний откры вается до ограничителя 15, тем самым обеспечивается прохождение газа по каналу ламинизатора и вращение ротора. Прн перемене направления движения газового потока клапан 5 закрывается, ротор останавливается и весь поток проходит, минуя канал ламинизатора.

В момент закрытия клапана часть потока идет по каналу ламинизатора и затормаживает ротор, тем самым снижается погрешность, вызванная его инерционностью.

Сигнальное устройство выполнено аналогично малогабаритному настольному будиль нику.

На крышке 8 размещена ручка управления, с помощью которой производится уста новка шкалы на:нуль и завод пружины сигнального устройства, причем, эти операции не нарушают герметизации прибора.

В корпусе параллельно основному патрубку два байнасных канала 1б, площадь сечения которых меняется с помощью регулировочных винтов 17. Такая конструкция обеспечивает измечение скорости вращения ротора при одинаковых объемных расходах, тем самым исключается необходимость индивидуальной градуировки шкалы прибора.

Сигнальное устройство и счетный меха низм вынесены из потока, а в потоке находится только активная часть ротора.

Введение в счетчик ламинизатора с клапаном описанной конструкции позволяет исключить дополнительный момент сопротивления, вносимый устройством, обеспечивающим вращение элементов счегного механизма в одну сторону при измерении объема газа прошедшего в одну сторону при реверсив5 ном пульсирующем потоке. Применение сиг нального устройства позволяет избавить работающего в аппарате от постоянного наблюдения за шкалой прибора.

Ручка управления дает возмож ность в

10 любых условиях подготовить прибор к работе без его разгерметизации и системы в целом.

Введенне двух байнасных каналов с регулировочными винтами позволяет исключить

15 индивидуальную градуировку шкалы приб,ор а.

Сопротивление газовому потоку увеличивается незначительно вследствие тангенциального расположения турбинки, которая

20 входит в поток только своей активной частью.

Предмет изобретения

1. Счетчик легочной вентиляции, содержа

25 щий корпус, турбинку и счетный механизм, от,гичающийся тем, что, с целью снижения дополнительного момента сопротивления вра щению турбинки при измерении объема газа, прошедшего в одну сторону при реверсивном пульсирующем потоке, снабжен ламинизатором с клапаном в виде канала прямоугольного сечения, на торце которого установлен маятниковый клапан.

2. Счетчик по п. 1, отличающийся тем, З5 что, с целью сигнализации при достижении заданного суммарного объема газа, прошедшего в одном направлении через регенеративный патрон, и исключения частичной раз борки в процессе подготовки, оснащен снг40 нальным устройством и ручкой управления.

323120

Составитель Е. Ланцбург

Техред Л. Богданова Корректор Е. Миронова

Редактор Т. Каранова

Тип, Харьк. фил. пред. «Патент»

Заказ 580/10 Изд. № 1805 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5Ê-35, Раушская наб., д. 4/5
