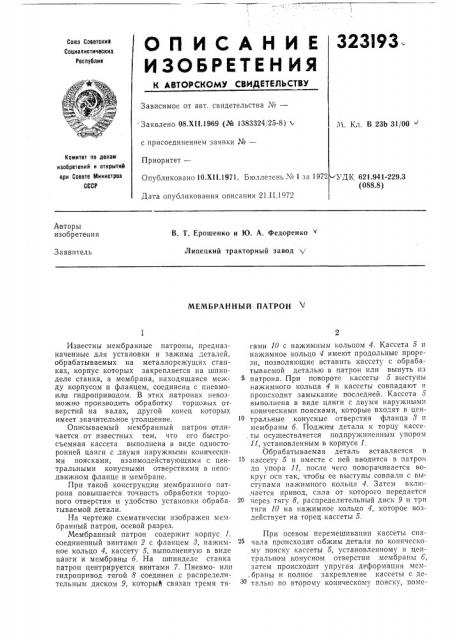

ОПИСАНИЕ 323193
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскиа
Социалистические
Республик
Зависимое от авт. свидетельства ¹â€”
Заявлено 08.Xll.1969 (№ 1383324, 25-8) 1
М. Кл. В 23b 31/00 " с присоединением заявки №вЂ”
Приоритет—
Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 10.Xl 1.1971. Бюллетень -¹ 1 за 1972 УДК 621.941-229.3 (088.8) Дата опубликования описания 21.П.1972
А вторы изобретения
В. T. Ерошенко и Ю. А. Федоренко
Липецкий тракторный завод
Заявитель
МЕМБРАННЫЙ ПАТРОН
Известны мембранные патроны, предназначенные для установки и зажима деталей, обрабатываемых на металлорежущих станках, корпус которых закрепляется на шпинделе станка, а мембрана, находящаяся между корпусом и фланцем, соединена с пневмоили гидроприводом. В этих патронах невозможно производить обработку торцовых отверстий на валах, другой конец которых имеет значительное утолщение.
Описываемый мембранный патрон отличается от известных тем, что его быстросъемная кассета выполнена в виде односторонней цанги с двумя наружньсми коническими поясками, взаимодействующими с центральными конусными отверстиями в неподвижном фланце и мембране.
При такой конструкции мембранного патрона повышается точность обработки торцового отверстия и удобство установки обрабатываемой детали.
На чертеже схематически изображен мембранный патрон, осевой разрез.
Мембранный патрон содержит корпус 1, соединенный винтами 2 с фланцем 8, нажимное кольцо 4, кассету 5, выполненную в виде цанги и мембраны б. На шпинделе станка патрон центрируется винтами 7. Пневмо- илн гидропривод тягой 8 соединен с распределительным диском 9, который связан тремя тягами 10 с нажимным кольцом 4. Кассета 5 и нажимное кольцо 4 имеют продольные прорези, позволяющие вставить кассету с обрабатываемой деталью в патрон или вынуть из патрона. При повороте кассеты 5 выступы нажимного кольца 4 и кассеты совпадают и происходит замыкание последней. Кассета 5 выполнена в виде цанги с двумя наружными коническими поясками, которые входят в центральные конусные отверстия фланца 8 и мембраны б. Поджим детали к торцу кассе,ты осуществляется подпружиненным упором
11, установленным в корпусе 1.
Обрабатываемая деталь вставляется в кассету 5 и вместе с ней вводится в патрон до упора 11, после чего поворачивается вокруг оси так, чтобы ее выступы совпали с выступами нажимного кольца 4. Затем вклю,чается привод, сила от которого передается
2С через тягу 8, распределительный диск 9 и три тяги 10 на нажимное кольцо 4, которое воздействует на торец кассеты 5.
При осевом перемешивании кассеты сначала происходит обжим детали по коническому пояску кассеты 5, установленному в центральном конусном отверстии мембраны 6, затем происходит упругая деформация мем,браны и полное закрепление кассеты с деЗ0 талью по второму коническому пояску, поме323193
Предмет изобретения бране.
Составитель Ю. Селюков
Техред Л. Евдонов Корректор Л. Царькова
Редактор Г. Гончарова
Заказ 582/9 Изд. № 1811 I Hðàæ 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Тип. Харьк фил. пред. «Патент> щенному в центральное конусное отверстие фланца 8.
Мембранный патрон, предназначенный для зажима деталей типа валов с утолщением на .одном конце, при обработке, например, на ,внутришлифовальном станке круглого торцового отверстия, имеющегося на другом кон,це, корпус которого закрепляется на шпинделе станка, а мембрана, находящаяся межд, корпусом и фланцем, соединена с пневмоили гидроприводом и взаимодействует с быстросъемной кассетой, в которой размещается обрабатываемая деталь, отличающийся тем, что, с целью повышения точности обработки торцового отверстия и удобства установки оорабатываемой детали, быстросъемная кассета выполнена в виде односторонней цанги с двумя наружными коническими поясками, взаи10 модействующими с центральными конусными отверстиями в неподвижном фланце и мем
