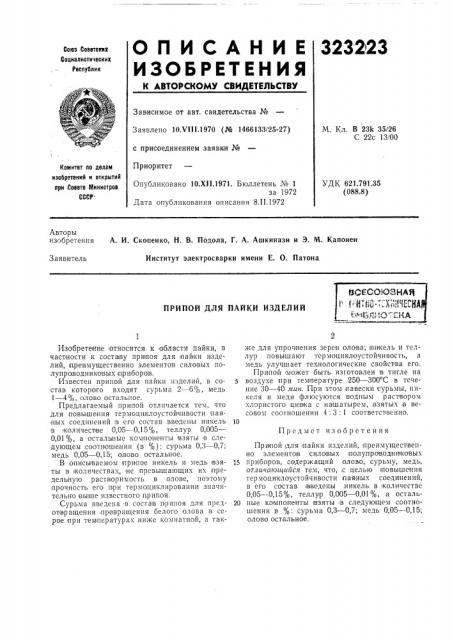

О П И С А Н И Е 3232i23

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советское

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 10Х111.1970 (№ 1466133/25-27) с присоединением заявки №

Приоритет

М. Кл. В 23k 35/26

С 22с 13/00

Комитет ло делам изобретений и открытий ори Совете Министров

СССР"

УДК 621.791.35 (088.8) Опубликовано 10.XII.1971, Бюллетень № 1 за 1972

Дата опубликования описания 8.II.1972

Авторы изобретения А. И. Скопенко, Н. В. Подола, Г. А. Ашкинази и Э. Ч. Капонен

Институт электросварки имени Е. О. Патона

Заявитель

ПРИПОЙ ДЛЯ ПАЙКИ ИЗДЕЛИЙ

Предмет изобретения

Изобретение относится к области пайки, в частности к соста ву припоя для пайки изделий, преимущественно элементов силовых полупроводниковых |приборов.

Известен припой для пайки изделий, в состав которого входят сурьма 2 — 6%, медь

1 — 4%, олово остальное.

Предлагаемый припой отличается тем, что для,повышения термоциклоустойчивости паяных соединений в его состав введены никель в количестве 0,05 — 0,15%, теллур 0,005—

0,01%, а остальные компоненты взяты в следующем, соотношении (в %): сурьма 0,3 — 0,7; медь 0,05 — 0,15; олово остальное.

В описываемом припое никель и медь,взяты в количествах, не прсвыша|ощих их предельную растворимость в олове, поэтому прочность его при термоциклировании значительно выше известного припоя.

Сурьма введена в состав припоя для предотвращения,превращения белого олова в серое при тем пературах ниже комнатной, а также для упрочнения зерен олова; никель и теллур повыш ают термоциклоустойчивость, а медь улучшает технологические .свойства его.

Припой может быть изготовлен в тигле на

5 воздухе при температуре 250 — 300 C в течение 30 — 40,чин, При этом навески сурьмы, никеля и меди флюсуются водным,раствором хлористого цинка с нашатырем,,взятых в весовом соотношении 4: 3: 1 соответствеHH0.

Припой для пайки изделий, преимущественно элементов силовых полупроводниковых

15 приборов, содержащий олово, сурьму, медь, отличающийся тем, что,,с целью повышения термоцикло|устойчивости паяных соединений, в его состав введены .никель в количестве

0,05 — 0,15%, теллур 0,005 — 0,01%, а осталь20 ные компоненты взяты в следующем cODTH0шенин в %: сурьма 0,3 — 0,7; медь 0,05 — 0,15; олово остальное,
