Реферат



323287

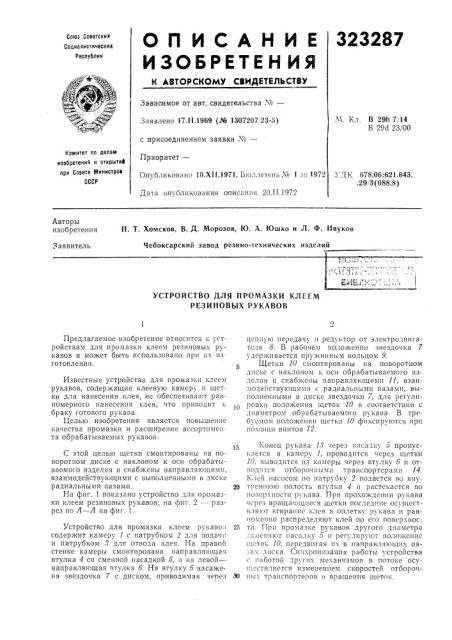

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскил

Социалистических

Республик

Зависимое от авт. свидетельства М—.Ч, Кл, В 29h 7,i14

В 29d 23/00

Заявлено 17.11.1969 (№ 1307207, 23-5) с присоединением заявки №вЂ”

Приоритет—

Опубликовано !О.Х11.1971. Бюллетень № 1 за 1972

Дата опубликования описания 20.II.1972

Комитет ло делам изобретений н открытий лри Совете Министров

СССР 3K 678.06:621.643. .29, 3(088.8) Авторы изобретения

П. Т. Хомсков, В. Д. Морозов, Ю. A. Юшко и Л. Ф. Ивуков

Чебоксарский завод резино-технических изделий

Заявитель

УСТРОЙСТВО ДЛЯ ПРОМАЗКИ КЛЕЕМ

РЕЗИНОВЫХ РУКАВОВ

Предлагаемое изобретение относится и устройствам для промазки клеем резиновых рукавов и может быть использовано при пх изготовлении.

Известные y cTpoHcTBa для промазки клеем рукавов, содержащие клеевую камеру и щетки для нанесения клея, не обеспечивают равномерного нанесения клея, что приводит к браку готового рукава.

Целью изобретения является повышение качества промазки и расширение ассортиме:.— та обрабатываемых рукавов.

С этой целью щетки смонтированы па поворотном диске с наклоном к оси обрабатываемого изделия и снабжены направляющими, взаимодействующими с выполненными в диске радиальными пазами.

На фиг. показано устройство для промазки клеем резиновых рукавов; на фиг. 2 — разрез по А — А па фиг. 1.

Устройство для промазки клеем рукавов содержит камеру 1 с патрубком 2 для подач . и патрубком,з для отвода клея. -Ia правой стенке камеры смонтирована направляющая втулка 4 со сменной насадкой 5, а на левой— направляющая втулка б. На втулку б насажена звездочка 7 с диском, приводимая через цепную передачу и редуктор от электродвигателя 8, В рабочем положении звездочка 7 удерживается пружинным кольцом 9.

Щетки 10 смонтированы на поворотном диске с наклоном и оси обрабатываемого изделия и снабжены направляющими 11, взаимодействующими с радиальными пазами, выполненными в диске звездочки 7, для регулировки положения щеток 10 в соответствии с диаметром обрабатываемого рукава. В требуемом положении щетки 10 фиксируются при помощи винтов 12.

Конец рукава 1, у через насадку 5 пропускается в камеру 1, проводится через щетки

10, выводится из камеры через втулку б и отводится отборочными транспортерами 14.

Клей насосом по патрубку 2 подается во вну4 ll pacTe iaeTc!l l!o поверхности pi кава. При прохождении рукава перез вращающиеся щетки последние осущестгляют втирание клея в оплетку рукава и равномерно распределяют клей по его поверхнос25 ти. При промазке рукавов другого диаметра

;,аме яют насадку 5 и регулируют по Ioæåíèñ

:поток 10, псредвигая их в направляющих па:,ах диска. Синхронизация работы устройства работой других механизмов в потоке осуи;с твляется изменением скоростей отборочЭО ных транспортеров и вращения птеток.
