Ино-тшйнеснапs^'letii-lotcrft

Ино-тшйнеснапs^'letii-lotcrft

Иллюстрации

Показать все

Реферат



32342 5

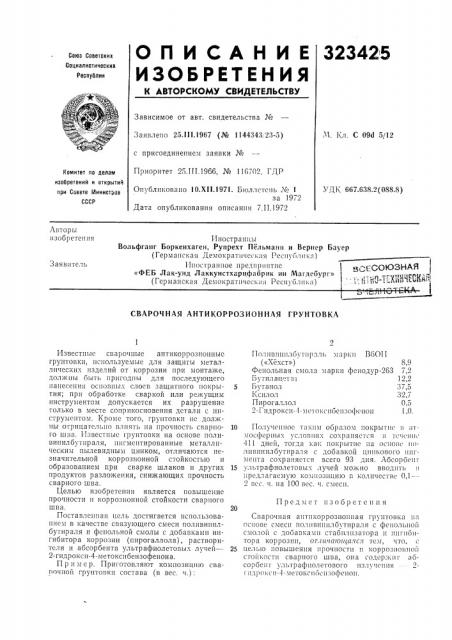

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. С 09d 5)jl2

Заявлено 25.111.1967 (№ 1144343, 23-5) с присоединением заявки №

Приоритет 25.III.1966, № 116702, ГДР

Комитет по делам изобретений и открытий при Совете Министров

СССР

У г1,1х 667.638.2(088 8) Опублнков«но 10.XII.1971. Бюллетень ¹ 1 за 1972

Дата опубликования описания 7.11.1972

Авторы изобретения

Иностранцы

Вольфганг Боркенхаген, Рупрехт Пельманн и Вернер Бауер (Герм«иска» Демократнческ;I» еснублнк«) 11ностранное преднрн»тне

«ФЕБ Лак-унд Лаккунстхарцфабрик ин Магдебург» (Германская Демократнческ«» Республик«) Заявитель „- »СОЮЗНАЯ

1 . 6:.: г ;-!:. .6 %ЕМ! й, СВАРОЧНАЯ АНТИКОРРОЗИОННАЯ ГРУНТОВКА

Предмет изобретения

Известные сварочные антикоррознопные грунтовки, используемые для защиты металлических изделий от коррозии при монтаже, должны быть пригодны для последующего нанесения основных слоев защитного нокры- 5 тия; при обработке сваркой или режущим инструментом допускается их разрушение только в месте соприкосновения детали с инструментом. Кроме того, грунтовки нс должны отрицательно влиять на прочность сварно- 10 го шва. Известные грунтовки на основе поливинилбутираля, пнгментированные металлическим пылевидным цинком, отличаются незначительной коррозионной стойкостью и образованием при сварке шлаков и других 15 продуктов разложения, снижающих прочность сварного шва.

Целью изобретения является повышение прочности н коррозионной стойкости сварного шва.

Поставленная цель достигается использованием в качестве связующего смеси поливинплбутираля If фенольной смолы о jобавкамн HHгибитора коррозии (пирогаллола), растворителя и абсорбента ультрафиолетовых лучей — 25

2-гидрокси-4-метокснбензофенона.

Пример, Приготовляют композицшо сват)очной грунтовки состава (в вес. и.):

Полнвшц)лбутнрз II> м«ркн В6011 («Хйхст») 8,9

Фенольная смола марки фенодур-263 7,2

Бутилапетат 12,2

Бута пол 37,5

Ксилол 32,7

Пирогаллол 0,5

2-Гндроксн-1-метокспбензофенон 1,0.

Полученное таким обр«зом покрытие н «лемос(1)ерин>)х; с IoF>ll5lx сохраняется н> т "I(. IIIli

411 дней, тогда как покрытие на основе II()лнгннилбутираля с добавкой цинкового пигмента сохраняется всего 93 дня. Абсорбент ультрафиолетовых лучей можно вводить н предлагаемую комноз)щию H количестве 0,1 —2 вес. ч. на 100 вес. ч. смеси.

Сварочная ант нкоррознонная грунтовка ll« основе смеси полнвнш)лбутнраля с фенольной смолой с добавками стабилизатора и ннгнбнтора коррозии, от.шчато цаясч тем, что, целью повышения прочности н коррознонпой стойкости сварного шва, она содержнг «бсорбент ультрафиолетового излучения 2гндрoксп-4-метокснбснзофенон.
