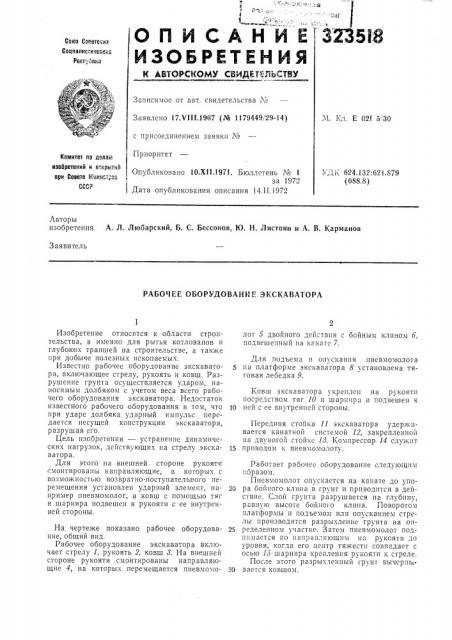

О П И С А Н И Е I 3235I8

Союз Советскиз

Социалистическнк

Рос о; блиN

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 17.VIII.1967 (№ 1179449/29-14) с присоединением заявки ¹

Приоритет

Л1. Кл. Е 02f 5 30

Комитет по делан изобретений и открытый при Совете Министров

СССР

УДК 624.132:621.879 (088.8) Опубликовано 10.XII.1971. Бюллетень № 1 ! за 1972

I Дата опубликования описания 14.11.1972

Авторы изобретения А. Л. Любарский, Б. С. Бессонов, Ю. H. Листвин и А. В. Карманов

Заявитель

РАБОЧЕЕ ОБОРУДОВАНИЕ ЭКСКАВАТОРА

Изобретение относится к области строительства, а именно для рытья котлованов и глубоких траншей на строительстве, а также при добыче полезных ископаемых.

Известно рабочее оборудование экскаватора, включающее стрелу, рукоять и ковш. Разрушение грунта осуществляется ударом, наносимым долбяком с учетом веса всего рабочего оборудования экскаватора. Недостаток известного рабочего оборудования в том, что при ударе долбяка ударный импульс передается несущей конструкции экскаватора, разрушая его.

Цель изооретения — устранение динамических нагрузок, действующих а стрелу экскаватора.

Для этого»а внешней стороне рукояти смонтированы направляющие, в которых с возможностью возвратно-поступательного перемещения установлен ударный элемент, например пневмомолот, а ковш с помощью тяг и шарнира подвешен к рукояти с ее внутренней стороны.

На чертеже показано рабочее оборудование, общий вид.

Рабочее оборудование экскаватора включает стрелу 1, рукоять 2, ковш 3. На внешней стороне рукояти смонтированы направляющие 4, на которых перемещается пневмомолот 5 двойного действия с бойным клином 6, подвешенный на канате 7.

Для подъема и опускания пневмомолота на платформе экскаватора 8 установлена тяговая лебедка 9.

Ковш экскаватора укреплен на рукояти посредством тяг 10 и шарнира и подвешен к

10 ней с ее внутренней стороны.

Передняя стойка 11 экскаватора удерживается канатной системой 12, закрепленной па двуногой стойке 18. Компрессор 14 служит

15 приводом к пневмомолоту.

Работает рабочее оборудование следующим образом.

Пневмомолот опускается на канате до упо20 ра бойного клина в грунт и приводится в действие. Слой грунта разрушается на глубину, равную высоте бойного клина. Поворотом платформы и подъемом или опусканием стрелы производится разрыхление грунта на оп25 ределенном участке. Затем пневмомолот поднимается по »а рукояти до уровня, когда его центр тяжести совпадает с осью 1о шарнира креплен !a рукояти к стреле.

После этого разрыхленный грунт вычерпы"0 вается ковшом.

323518

Предмет изобретения

Составитель 3. Зеленина

Редактор И. В. Квачадзе Текред Л. H. Богданова Корректоры: Е. Ласточкина и А. Николаева

Заказ 237/6 Изд. № 1818 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2

Рабочее оборудование экскаватора, включающее стрелу, рукоять, ковш, отличающееся тем, что, с целью устранения динамических нагрузок, действующих на стрелу, на внешней стороне рукояти смонтированы направляющие, в которых установлен с возможностью возвратно-поступательного перемещения ударный инструмент, например пневмомолот, 5 а ковш посредством тяг и шарнира подвешен к рукояти с ее внутренней стороны.
