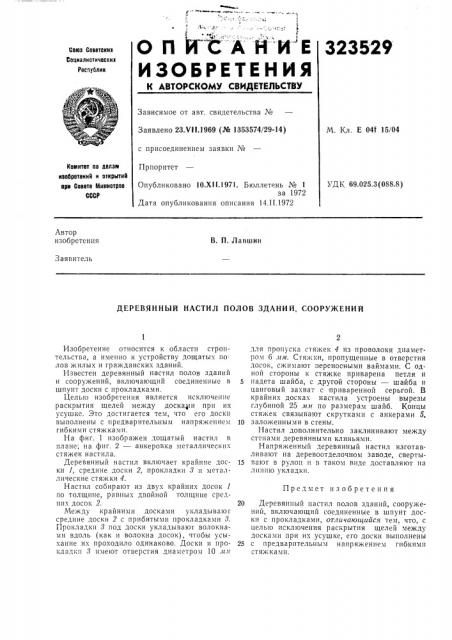

\ ° ! САНИ

E О П

ИЗОБРЕТЕН ИЯ

323529

Сова Советокил

Сокиалиотическил

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 23.Ч!1.1969 (№ 1353574/29-14) М. Кл. Е 04f 15/04 с присоединением заявки №

Приоритет

Номитет по делам изобретеиий и открытий ори Совете Миииотрое

СССР

УДК 69.025.3 (088.8) Опубликовано 10.XI I.1971. Бюллетень № 1 за 1972

Дата опубликования описания 14.11.1972

Автор изобретения

В. П. Лапшин

Заявитель

ДЕРЕВЯННЫЙ НАСТИЛ ПОЛОВ ЗДАНИЙ, СООРУЖЕНИЙ

Предмет изобретения

Изобретение относится к области строительства, а именно к устройству дощатых по. лов жилых и гражданских зданий.

Известен деревянный настил полов зданий и сооружений, включающий соединенные в шпунт доски с прокладками.

Целью изобретения является исключение раскрытия щелей между доскаати при их усушке. Это достигается тем, что его доски выполнены с предварительным напряжением гибкими стяжками, На фиг. 1 изображен дощатый настил в плане; на фиг. 2 — анкеровка металлических стяжек настила.

Деревянный настил включает крайние доски 1, средние доски 2, прокладки 8 и металлические стяжки 4.

Настил собирают из двух крайних досок 1 по толщине, равных двойной толщине средних досок 2.

Между крайними досками укладывают средние доски 2 с прибитыми прокладками 8.

Прокладки 8 под доски укладывают волокнами вдоль (как и волокна досок), чтобы усыхание их проходило одинаково. Доски и прокладки 8 имеют отверстия диаметром 10 лл! для пропуска стяжек 4 из проволоки диаметром 6 лл . Стяжки, пропущенные в отверстия досок, сжимают переносными ваймами. С одной стороны к стяжке приварена петля и

5 надета шайба, с другой стороны — шайба и цанговый захват с приваренной серьгой. В крайних досках настила устроены вырезы глубиной 25 м.я по размерам шайб. Концы стяжек связывают скрутками с анкерами 5, 10 заложенными в стены.

Настил дополнительно заклинивают между стенами деревянными клиньями.

Напряженный деревянный настил изготавливают на деревоотделочном заводе, сверты15 вают в рулон и в таком виде доставляют на линию укладки, 20 Деревянный настил полов зданий, сооружений, включающий соединенные в шпунт доски с прокладками, отличающийся тем, что, с целью исключения раскрытия щелей между досками при их усушке, его доски выполнены

25 с предварительным напряженнем гибкими стяжками.

t ВФ °

1 °

323529

Фиъ 1
