Реферат

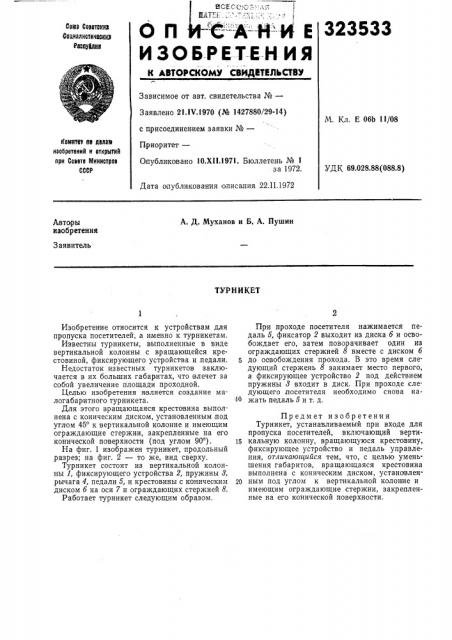

О П (. А Н-"--И Е

И ЗОБ-РЕТ-Е-Н ИЯ

323533

Союз Соввтокиз

Сониолиотичвоиир

Рворуйлив

К АВТОРСКОМУ СВИДЙТЙЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

3аявлвно 21. IV.1970 (№ 1427880/29-14) М. Кл. Е 06Ь 11/08 с црисоединением заявки №вЂ”

Приоритет—

О публиковано 10.XII.1971. Бюллетень № 1 за 1972.

Комятрт ре авива изобретений н открытий при Соввтв Министров

СССР

УДК 69.028.88(088.8) Дата опубликования описания 22.II.1972

А. Д. Муханов и Б, А. Пушин

Авторы изобретения

Заявитель

ТУРНИКЕТ

Изобретение относится к устройствам для пропуска посетителей, а именно к турникетам.

Известны турникеты, выполненные в жиде вертикальной колонны с вращающейся крестовиной, фиксирующего устройства и,педали.

Недостаток известных турникетов заключается в их больших габаритах, что влечет за собой увеличение площади проходной.

Целью изобретения является создание малогабаритного турникета, Для этого вращающаяся крестовина выполнена с коническим диском, установленным,под углом 45 к вертикальной колонне и имеющим ограждающие стержни, закрепленные на его конической поверхности (под углом 90 ).

На фиг. 1 изображен турникет, продольный разрез; на фиг. 2 — то же, вид сверху.

Турникет состоит из вертикальной колонны 1, фиксирующего устройства 2, пружины 8, рычага 4, педали б, и крестовины с коническим диском б на оси 7 и ограждающих стержней 8.

Работает турникет следующим образом.

Прн проходе посетителя нажимается педаль б, фиксатор 2 выходит из диска б и освобождает его, затем поворачивает один из ограждающих стержней 8 вместе с диском б

5 до освобождения прохода. В это время следующий стержень 8 занимает место первого, а фиксирующее устройство 2 под действием пружины 8 входит в диск. При проходе следующего посетителя необходимо снова кайо жать педаль б и т. д.

Предмет изобретения

Турникет, устанавливаемый при входе для пропуска посетителей, включающий верти1S кальную колонну, вращающуюся крестовину, фиксирующее устройство и педаль управления, отличающийся тем, что, с целью уменьшения габаритов, вращающаяся крестовина выполнена с коническим диском, установлен.

20 ным под углом к вертикальной колонне и имеющим ограждающие стержни, закрепленные на его конической поверхности, 323533

Фиг. /

Составитель В, Лысенко

Редактор И. Квачадзе Техред Л. Евдонов Корректоры Л. Орлова и Л. Царькова

Заказ 922 Изд, № 1800 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-Э5, Раушская наб., д. 4/5

Типография № 24, Главполиграфпрома, Москва, Г-19, ул. Маркса-Энгельса, 14
