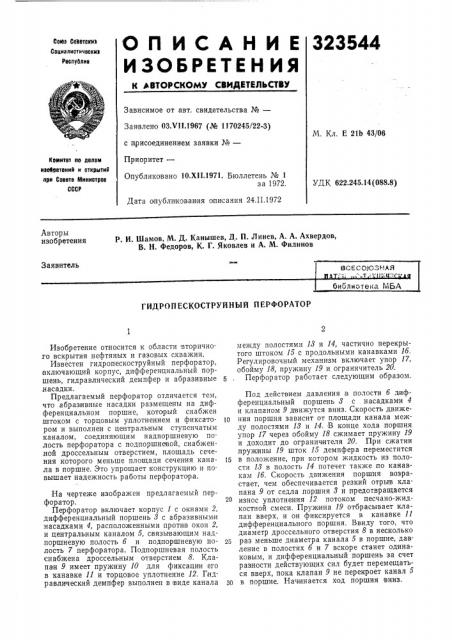

ОП ИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

323544

Союз Соеетоииз

Социалистичеокиз

Республие

Зависимое от авт. свидетельства №вЂ”

Заявлено 03Х11.1967 (№ 1170245/22-3) с присоединением заявки №вЂ”

Приоритет—

М. Кл. E 21Ь 43/06

Комитет оо делам изобретений и открытий ори Соеете Миниотрое

СССР

Опубликовано 10.XII.1971. Бюллетень № 1 за 1972.

УДК 622.245.14 (088.8) Дата опубликования описания 24.П.1972

Авторы изобретения

Р. И. Шамов, М. Д. Канышев, Д. П. Линев, А. А. Ахвердов, В. H Федоров, К. Г. Яковлев и А. М. Филинов

Заявитель

ГИДРОПЕСКОСТРУЙНЫЙ ПЕРФОРАТОР

Изобретение относится к области вторичного вскрытия нефтяных и газовых скважин.

Известен гидропескоструйный перфоратор, включающий корпус, дифференциальный поршень, гидравлический демпфер и абразивные насадки.

Предлагаемый перфоратор отличается тем, что абразивные насадки размещены на дифференциальном поршне, который снабжен .штоком с торцовым уплотнением и фиксатором и выполнен с центральным ступенчатым каналом, соединяющим надпоршневую полость перфоратора с подпоршневой, снабженной дроссельным отверстием, площадь сечения .которого меньше площади сечения канала в поршне. Это упрощает конструкцию и повышает надежность работы перфоратора.

На чертеже изооражен предлагаемый перфоратор.

Перфоратор включает корпус 1 с окнами 2, дифференциальный поршень 8 с абразивными насадками 4, расположенными против окон 2, и центральным каналом 5, связывающим надпоршневую полость б и подпоршневую полость 7 перфоратора. Подпоршневая полость снабжена дроссельным отверстием 8. Клапан 9 имеет пружину 10 для фиксации его в канавке 11 и торцовое уплотнение 12. Гидравлический демпфер выполнен в виде канала между полостями 18 и 14, частично перекрытого штоком 15 с продольными канавками 1б.

Регулировочный механизм включает упор 17, обойму 18, пружину 19 и ограничитель 20.

6, Перфоратор работает следующим образом.

Под действием давления .в полости б дифференциальный поршень 8 с насадками 4 и клапаном 9 движутся вниз. Скорость движеl0 ния поршня зависит от площади канала между полостями 18 и 14. В конце хода поршня упор 17 через обойму 18 сжимает пружину 19 и доходит до ограничителя 20. При сжатии пружины 19 шток 15 демпфера переместится

15 в положение, при котором жидкость из полости 18 в полость 14 потечет также по канавкам 1б. Скорость движения поршня возрастает, чем обеспечивается резкий отрьгв клапана 9 от седла поршня 8 и предотвращается износ уплотнения 12 потоком песчано-жидкостной смеси. Пружина 19 отбрасывает клапан вверх, и он фиксируется в канавке 11 дифференциального поршня. Ввиду того, что диаметр дроссельного отверстия 8 в несколько

25 раз меньше диаметра канала 5 в поршне, давление в полостях б и 7 вскоре станет одинаковым, и дифференциальный поршень за счет разности действующих сил будет перемещаться вверх, пока клапан 9 не перекроет канал 5 зо в поршне. Начинается ход поршня вниз.

323544

Предмет изобретения го

Составитель И, Титова

Редактор О. Филиппова Техред Л. Евдонов Корректоры И. Шматова и Е. Усова

Заказ 922 Изд. № 1800 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-85, Раушская наб., д. 4/5

Типография № 24, Глазполиграфпрома, Москва, Г-19, ул. Маркса-Энгельса, 14

Гидропескоструйный перфоратор, включающий корпус, дифференциальный поршень, гидравлический демпфер и абразивные насад- 8 хи, отличающийся тем, что, с целью повышения эксплуатационной надежности перфоратора, абразивные насадки размещены на дифференциальном поршне, который снабжен штоком с торцовым уплотнением и фиксатором и выполнен с центральным ступенчатым каналом, соединяющим надпоршневую полость перфоратора с подпоршневой, снабженной дроссельным отверснием, площадь сечения.которото меньше площади сечения канала в поршне.
