Реферат

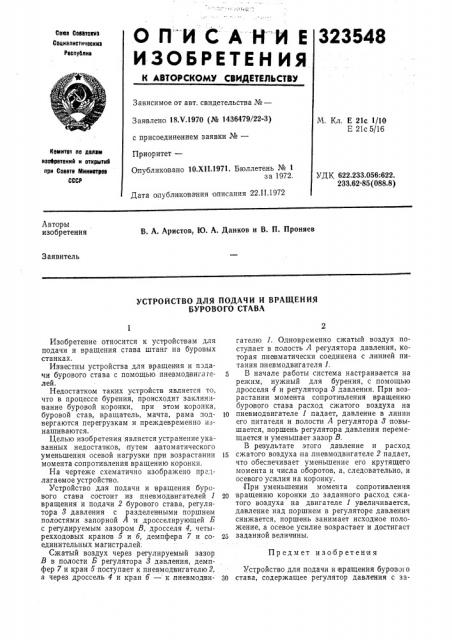

. Ф

0 Л И С А Н-И Е 323548

ИЗОЬРЕТЕН ИЯ

Свез Ссветскис

Ссциалистичвскнс

Рвспуслис

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 18.Ч.1970 (№ 1436479/22-3) с присоединением заявки №вЂ”

Приоритет—

М Кл Е 21с 1/10

Е 21с 5/16

Квмитвт оо двлвю ивсврвтвний и открмтий

ftpH Ссввтв Министрюв

СССР

Опубликовано 10.XII.1971. Бюллетень № 1 за 1972.

УДК 622.233.056:622.

233.62-85 (088.8) Дата опубликования описания 22.П.1972

Авторы изобретения

В, А, Аристов, Ю. А, Данков и В. П. Проняев

Заявитель

УСТРОЙСТВО ДЛЯ ПОДАЧИ И ВРАЩЕНИЯ

БУРОВОГО СТАВА

Предмет изобретения

Изобретение относится к устройствам для подачи и вращения става штанг на буровых станках.

Известны устройства для вращения и подачи бурового става с помощью пневмод вигагелей.

Недостатком таких устройств является то, что в процессе бурения, происходит заклинивание буровой коронки, при этом коронка, буровой став, вращатель, мачта, рама подвергаются перегрузкам и преждевременно изнашиваются.

Целью изобретения являетсяустранениеуказанных недостатков, путем автоматического уменьшения осевой нагрузки при возрастании момента сопротивления вращению коронки.

На чертеже схематично изображено предлагаемое устройство.

Устройство для подачи и вращения бурового ста ва состоит из пневмодвигателей 1 вращения и подачи 2 бурового става, регулятора 8 давления с разделенными поршнем полостями запорной Л и дросселирующей Б с регулируемым зазором В, дросселя 4,. четырехходовых кранов 5 и б, демпфера 7 и соединительных магистралей:

Сжатый воздух через регулируемый зазор

В в полости Б регулятора 8 давления, демпфер 7 и кран 5 поступает к пневмодвигателю 2, а через дроссель 4 и кран б — к,пневмодвигателю 1. Одновременно сжатый воздух поступает в полость Л регулятора давления, которая пневматически соединена с линией питания пневмодвигателя 1.

В начале работы система настраивается на режим, нужный для бурения, с помощью дросселя 4 и регулятора 8 давления. При возрастании момента сопротивления вращению бурового става расход сжатого воздуха на

1о пневмодвигателе 1 падает, давление в линии его питателя и полости Л регулятора 8 повышается, поршень регулятора давления перемещается и уменьшает зазор B.

В результате этого давление и расход

15 сжатого воздуха на,пневмодвигателе 2 падает, что обеспечивает уменьшение его крутящего момента и числа оборотов, а, следовательно, и осевого усилия на коронку.

При уменьшении момента сопротивления

2О вращению коронки до заданного расход сжатого воздуха на двигателе 1 увеличивается, давление над поршнем в регуляторе давления снижается, поршень занимает исходное положение, а осевое усилие возрастает и достигает заданной величины.

Устройство для подачи и вращения буровл о

Зо става, содержащее регулятор давления с за323548

Составитель Л. Свешникова

Редактор Н. Спиридонова Техред Л. Евдонов Корректоры Н. Коваленко и Л. Бадылама

Заказ 922 Изд. № 1800 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретеннй и открытий при Совете Министров СССР

Москва, Ж-35. Раушская наб., д. 4/5

Типография № Д, Главполиграфпрома, Москва, Г-!9, ул. Маркса-Энгельса, 14 порной и дросселирующей полостями, демпфер, дроссель, пневмо двигатель вращения и подачи бурового става с линиями питания, отличающееся тем, что, с целью а втоматического регулирования осевого усилия при изменении момента вращения, линия питания пневмод вигателя вращения сообщена с запорной полостью регулятора давления, включенного в линию питания пневмодвигателя по5 дачи,
