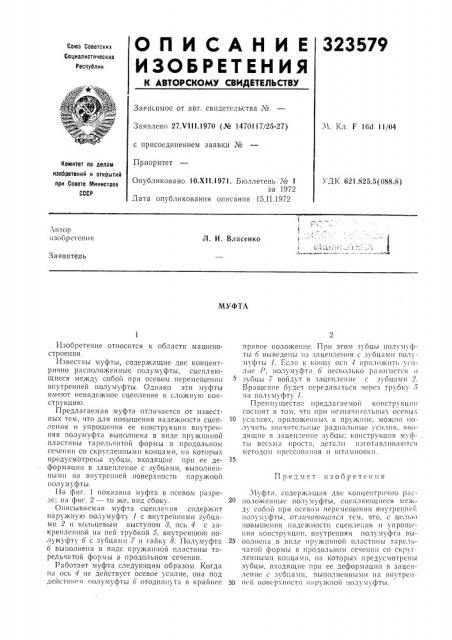

323579

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Ч. Кл. F 16d 11/04

Заявлено 27.V111.1970 (№ 1470117/25-27) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.825.5(088.8) Опубликовано 10.Xll.1971. Бюллетень ¹ 1 за 1972

Дата опубликования описания 15.II.1972

Хвтор изобретения

1 У

Л. И. Власенко

Заявитель

МУФТА правое ноложеш1е. Прн этом зубцы нолумуфты 6 выведены нз зацепления с зубцами полумуфты 1. Если к концу осн 1 нрнлохкнть усн7»е Р, нолумуфтя 6 несколько разогнется зубцы 7 войдут в зацепление с зубцямн 2.

Вращение будет передаваться через трубку 6

II3 Пол\ i ll фт\ 1

Преимуществ". предлагаемой конструкции состоят в том, ITQ прн незначнгельных осевых

10 ye!I,7rrai, !!pl!.7omellllln к пружине, можно получить значительные радиальные усилия, вводящие в зацепление зубцы; конструкция муфты весьма проста, дет17II изготавливаются методом прессования II штамповки

Муфта, содержащая две концентрнчно ряс20 положенные нолумуфты, сцепляющнеся между собой при осевом перемещении внутренне! нолумуфты, от.шча1ощаясл тем, что, с це,7ь!о повышения надежности сцеплен!я и упрощения конструкции, внутренняя полумуфта вы25 полнена в виде пруж1шной пластины тярельчагой формы в продольном сечении со скругленными концами, на которых предусмотрены зубцы, входящие прн ее деформации в зацепление с зубцами, выполненнымн на внутреll30 нен IIQBc. j)xrrocTII IIII p жно цо, 1 х! сфт11.

Изобретение относится к области машиностроения.

Известны муфты, содержащие две концентрично расположенные полумуфты, сцепляющиеся между собой при осевом перемещении внутренней полумуфты. Однако эти муфты имеют ненадежное сцепление и сложную конструкцию.

Предлагаемая муфта отличается от известных тем, что для повышения надежности сцепления и упрощения ее конструкции внутренняя полумуфта выполнена в виде пружинной пластины тарельчатой формы в продольном сечении со скругленными концами, на которых предусмотре11o1 зубцы, входящие прн ее деформации в зацепление с зубцами, выполненными на внутренней поверхности наружной нолумуфты.

Иа фиг, 1 показана муфта в осевом разрезе; на фиг. 2 вЂ” то же, вид сбоку.

Описываемая муфта сцепления содержит наружную полумуфту 1 с внутренними зубцами 2 и кольцевым выступом 8, ось 4 с закрепленной на ней трубкой 5, внутреннюю пол)муфту 6 с зубцами 7 и гайку 8. Полумуфта

6 выполнена в виде пружинной пластины тарель 1ятой формы в продольном сечении.

Работает муфта следующим образом. Когда ня ось 4 не действует осевое усилие, она под действигч полумуфты 6 отодвинута в крайнее

Предмет изобретения

323579

Фиг 1

4ъ 2
