323582

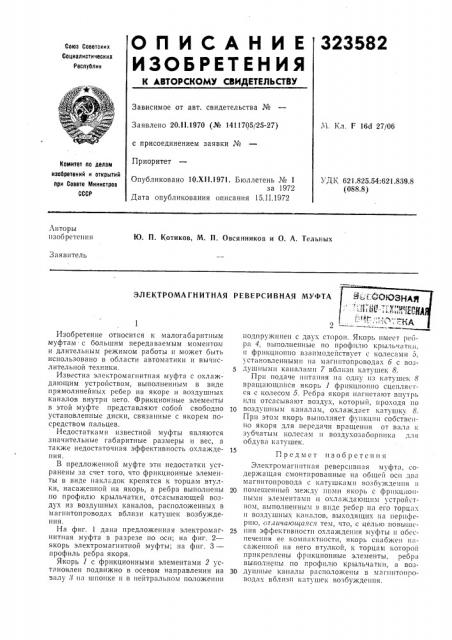

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ к втовскомь свидетельствь

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.11,1970 (№ 1411705/25-27) с присоединением заявки №

Приоритет

) ))1 Кч F 16d 27/06

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 621.825.54:621.839.8 (088.8) Опубликовано 10.Х11.19?1. Бюллетень ¹ 1 за 1972

Дата опубликования описания 15.II.1972

Авторы изобретения

Ю. П. Котиков, М. П. Овсянников и О. А. Тельных

Заявитель

ЭЛ ЕКТРОМА ГНИТНАЯ РЕВЕРСИ ВНАЯ МУФТА

Изобретение относится к малогабаритным муфтам с большим передаваемым моментом и длительным режимом работы и может быть использовано в области автоматики и вычислительной техники.

Известна электромагнитная муфта с охлажда)ощим устройством, выполненным в виде прямолинейных ребер на якоре и воздушных каналов внутри него. Фрикционные элементы в этой муфте представляют собой свободно установленные диски, связанные с якорем посредством пальцев.

Недостатками известной муфты являются значительные габаритные размеры и вес, а также недостаточная эффективность охлаждения.

В предложенной муфте эти недостатки устранеиь) за счет того, что фрикционные элементы в виде накладок крепятся к торцам втулки, насаженной на якорь, а ребра выполнены по профилю крыльчатки, отсасывающей воздух из воздушных каналов, расположенных в магиитопроводах вблизи катушек возбуждения.

На фиг. 1 дана предложенная электромагнитная муфта в разрезе по оси; на фиг. 2— якорь электромагнитной муфты; на фиг. 3— профиль ребра якоря.

Якорь 1 с фрикционными элементами 2 установлен подвижно в осевом направлении на валу 8 )гя шпоике и в нейтральном положении иодпружииеи с двух сторон. Якорь имеет ребра 4, выполнеш)ые по профилю крыль пятки, и фрикциоппо взаимодействует с колесами 5, установленными пя магиитопроводах 6 с воздушными каналами 7 вблизи катушек 8.

При подаче питания ня одну из катушек 8 вращающиися якорь 1 фрикциоино сцепля Tся с колесом 5. Ребра якоря нагнетают внутрь или отсасывают воздух, который, проходя 110

1Q BO3QK IIII)blat к3Н3 ) 3)1), OX 132K+38T Ii3TI IIIII 8.

При этом якорь выполняет функции собствс)ио якоря для передачи вращения от вяля к зубчатым колесам и воздухозабориикл для обдува катушек.

Предмет изобретсиия

Электромагнитная реверсивная муфта, содержащая смонтированные иа общей оси двл магнитопровода с катушками возбуждения и

20 I)ox)et)Ie))111) t") между ними якорь с фрикциоииыми элементами и охлаждающим устройством, выполненным в виде ребер l)3 его торцах

II ВОЗДХ ШИЫХ КЯИЗЛОВ, ВЫХОДЯЩИХ l)3 ПЕРпфсршо, от,гичаюгчался тем, что, с целью повышс25 иия эффективности охлаждения муфты и обсспечения ее компактности, якорь снабжен насаженной на него втулкой, к торцам которой прикреплены фрикционные элементы, ребра выполнены по профилю крыльчатки, а воз30 душные каналы расположены в млпштопроводы вблизи катушек возбуждения, 323582

2 5 4 8

Qua.1

Фиг. 3

1Риг 2

Составитель И. Чернышова

Техред Л. Богданова Корректор E. Миронова

Редактор Т. Орловская

Типография, пр. Сапунова, 2

Заказ 238/11 Изд. М 1826 Тираж 448 Подписное

1114ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская иаб.. д. 415
