323596

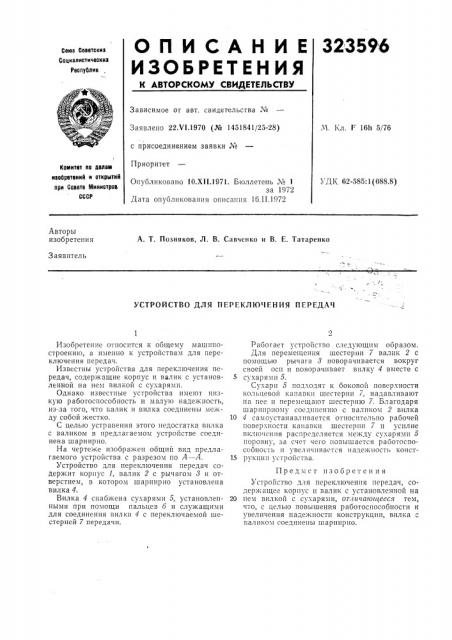

О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соевтскиз

Социалистические

Республик

Зависимое от авт. свидетельства ¹

Заявлено 22.VI.1970 (№ 1451841/25-28) с присоединением заявки №

Приоритет.Ч. Кл. Г 16h 5/76

Комитет ла делам иаабрвтвниЧ и открытий при Совете Министров

ЫСР

УДК 62-585:1(088.8) Опубликовано 10.XII 1971. Бюллетень М 1 за 1972

Дата опубликования описания 16.II.1972

Авторы изобретения

А. Т, Позняков, Л. В. Савченко и В. Е. Татаренко

Заявитель

УСТРОЙСТВО ДЛЯ ПЕР ЕКЛ1ОЧ ЕН ИЯ ПЕРЕДАЧ

Изобретение относится к общему машиностроению, а именно к устройствам для переключения передач.

Известны устройства для переключения Нередач, содержащие корпус и валик с установленной иа ием вилкой с сухарями.

Однако известные устройства имеют низкую работоспособность и малую надежность, из-за того, что валик и вилка соединены между собой жестко.

С целью устранения этого недостатка вилка с валиком в предлагаемом устройстве соединена шарнирно.

На чертеже изображен общий вид предлагаемого устройства с разрезом по А — А.

Устройство для переключения передач содержит корпус 1, валик 2 с рычагом 8 и отверстием, в котором шарнирно установлена вилка 4.

Вилка 4 снабжена сухарями 5, установленными при помощи пальцев 6 и служащими для соединения вилки 4 с переключаемой шестерней 7 передачи.

Работает устройство следующим образом.

Для перемещения шестерни 7 валик 2 с помощью рычага 8 поворачивается вокруг своей оси и поворачивает вилку 4 вместе с сухарями 5.

Сухари 5 подходят к боковой поверхности кольцевой канавки шестерни 7, надавливают па нее и перемещают шестерню 7. Благодаря шарнирному сосдииеншо с валиком 2 вилка

10 4 самоустаиавливается относительно рабочей поверхности канавки шестерни 7 и усилие

Вкл!Очсиия pBciIpEäñ;!ÿeòcÿ з!ежду c) 2pÿ1!è 5 поровну, за счет чего повышается работоспособность и увеличивается надежность конст15 рукции устройства.

Предмет изобретен и я

Устройство для переключения передач, содержащее корпус и валик с установленной на

20 ием вилкой с сухарями, от шчающееся тем, что, с целью повышения работоспособности и увеличения надежности конструкции, вилка с валиком соединены шарнирно.

323596

Составитель Е. Андреенкова

Редактор Л, Дьяконова Техред Л. Богданова Коррехторы: О. Зайцева и Т. Миронова

Заказ 233/7 Изд. № 1825 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
