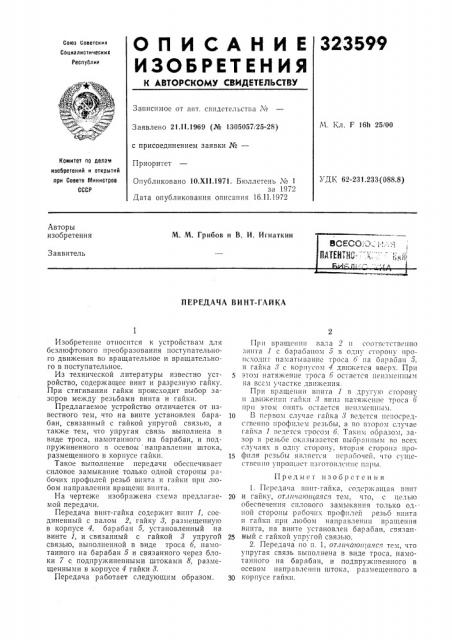

О Il И С А Н И Е 323599

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик,/ +

-4Р

Зависимое от авт. свидетельства М

М. 1 л. Г 161т 25/00

Заявлено 21.1 l.1969 (№ 1.305057i25-28) с присоединением заявки №вЂ”

Приоритет

Комитет по делазт изобретений и открытий при Совете Министров

СССР

УД1(, 62-231.233 (088.8) Опубликовано 10.Х11,1971. Бголлетень ¹ 1 зя 1972

Дата опубликования описания 16.11.1972

Авторы изобретения

М. М. Грибов и В. И. Игнаткин

8CECG 1- .. .Я1

ПЛВ111 - .. !;ч11

Заявитель

ПЕРЕДАЧА ВИНТ-ГАЙКА

Изобретение относится к устройствам дл>1 безлюфтового преобразования поступательного движения во вращательное и вращательного в поступ ател ьное.

Из технической литературы известно устройство, содержащее винт и разрезную гайку.

При стягивании гайки происходит выбор зазоров между резьбами винта и гайки.

Предлагаемое устройство отличается от известного тем, что на винте установлен бара- lo бан, связанный с гайкой упругой связью, а также тем, что упругая связь выполнена в виде троса, намотанного на барабан, и подпружиненного в осевом направлении штока, размещенного в корпусе гайки. 15

Такое выполнение передачи обеспечивает силовое замыкание только одной стороны рабочих профилей резьб винта и гайки при любом направлении вращеш1 винта.

На чертеже изображена схема предлягае- 20 мой передачи.

Передача винт-гайка содер>кит винт 1, соединенный с валом 2, гайку 8, размещенную в корпусе 4, барабан 5, установленный на винте 1, и связанный с гайкой 8 упругой 25 связью, выполненной в виде троса 6, намотанного на барабан 5 и связанного через блоки 7 с подпружиненными штоками 8, размещенными в корпусе 4 гайки 8.

Передача работает следующим образом. 30

1Ip fl 13p BIT(L fI1IfI ва 13 2 и соот1тст(твеIIIIO винта 1 с барабаном 5 в одну сторону flpoисходгп иаматыванпе троса 6 иа бараоан 5, и гайка 8 с корпусом 4 движется вверх. При э7ом натяжение троса 6 остается неизменным на всем участке движения.

При вращении винта 1 в другую сторону

1i д в и ж е и и и I 7 i f 1(I I 8 B II I I 3 и а т 51 >f((1111(троса 6 при этом опять остается неизменным.

В первом случае гайка, 3 ведется ifcfiocpe;l,ственно профилем резьбы, а во втором случае гайка 1 ведется тросом 6. Таким образом, зазор и резьбе оказывается выбранным го всех с.71 чая>х в оди 5 сторону. втор(1я с ГopofM IIpoфиля резьбы являетс51 нерабочей, что сущс(TBcifffo, IIPollIf.

Предмет изобретения

1. Передача винт-гайка, (oäñð>f(liiö751 втшт и гайку, отдача offfo_#_cя тем, что, с целью обеспечения силового замыкания только одной стороны рабочих профилей резьб винта и гайки при любом направленш1 вращения винта, на винте установлен барабан, связанный с гайкой упругой связью.

2. Передача по п. 1, от.гичаюа,алая T(.AI, что упругая связь выполнена в виде троса, намотанного на барабан, и подпружиненного в осевом направлении штока, размещегшого в корпусе гайки.

323599

Редактор Л. Дьяконова

Заказ 233/10 Изд. № 1825 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобрс.:еиш . и открыт и при Совете Министров СССР

Москва, уК-35, 1 аушская IIHî., д. 4, 5

Типография,:p. Сапунова, 2

Составитель Е. Андреенкова

Техред Л. Богданова

Корректоры: О. Зайцева и Т. Миронова
