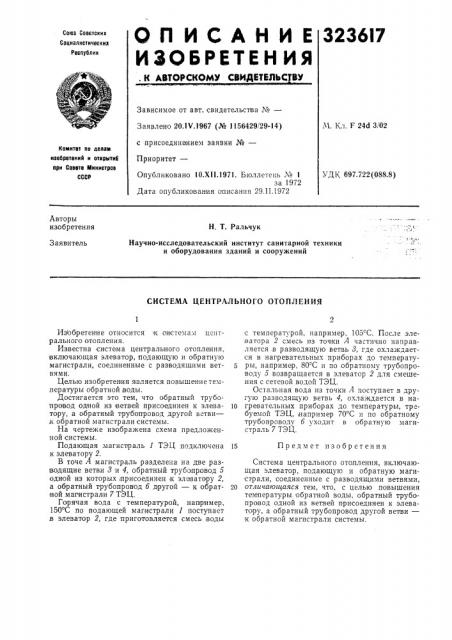

Oll HCAHHE3236I7

ИЗОБРЕТЕН ИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬС ВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 20.1т/.1967 (№ 1156429/29-14) с присоединением заявки №вЂ”

Приоритет—

М. Кл. F 24d 3/02

Комитет по лелем изобретений и открытиб

ApN Сосете Миннотрое

СССР

УДК 697.722(088.8) Опубликовано 10.Х11.1971. Бюллетень ¹ 1 за 1972

Дата опубликования описания 29.II.1972

Авторы изобретения

Н. Т. Ральчук

Научно-исследовательский институт санитарной техники и оборудования зданий и сооружений

Заявитель

СИСТЕМА ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

Из обретение относится к оистема: t центрального отопления.

Известна система центрального отопления, включающая элеватор, подающую и обратную магистрали, соединенные с разводящими ветвями.

Целью.изобретен ия является повышение температуры обратной воды.

Достигается это тем, что обратный трубопровод одной из ветвей присоединен к элеватору, а обратный трубопровод другой ветви— ,к обратной магистрали системы.

На чертеже изображена схема предложенной системы.

Подающая, магистраль 1 ТЭЦ подключена к элеватору 2.

В точе Л магистраль разделена на две разводящие ветви 8 и 4, обратный трубопровод 5 одной из которых присоединен к элеватору 2, а обратный трубопровод б другой — к обратн ой м аги стр а ли 7 ТЭЦ.

Горячая вода с температурой, например, 150 С по подающей магистрали 1 поступает в элеватор 2, где приготовляется смесь воды с температурой, например, 105 C. После элеватора 2 смесь из точки А частично направляется,в разводящую ветвь 8, где охлаждается в нагревательных приборах до температуры, например, 80 С и по обратному трубопроводу 5 возвращается в элеватор 2 для смешения с сетевой водой ТЭЦ.

Остальная вода из точки А поступает в другую разводящую ветвь 4, охлаждается в на10 гревательных приборах до температуры, требуемой ТЭЦ, например 70 С и по обратному трубопроводу б уходит в обратную магистраль 7 ТЭЦ.

15 Предмет изобретения

Система центрального отопления, включающая элеватор, подающую и обратную магисграли, соединенные с разводящими ветвями, 2р отличающаяся тем, что, с целью повышения температуры обратной воды, обратный трубопровод одной из ветвей присоединен к элеватору, а обратный трубопровод другой ветви— к обратной магистрали системы.
